北京大中小學校園弱電系統工程PON全光網絡建設解決方案-凱源恒潤北京監控安裝工程公司

1.1（ONU+面板AP方式）

1.1.1架構設計

1-3號宿舍樓采用全光網建設模式，在設備選型方面采用OLT、分光器及ONU代替傳統的匯聚層、接入層交換機，由ONU提供宿舍內的有線接入，并通過ONU下掛AP的方式提供宿舍內的無線接入。

在業務上ONU負責二層接入，實現用戶VLAN的隔離，OLT負責實現QinQ封裝，擴展VLAN數量并透傳外層標簽到學校現有的核心設備上終結。整體架構如下：

1.1.1.1核心層

在學校現有的核心網部署一臺無線控制器，旁掛在核心交換機側。無線控制器只負責本次新增AP的管理，不轉發AP的業務，AP的業務流量從本地設備轉發。

1.1.1.2匯聚層

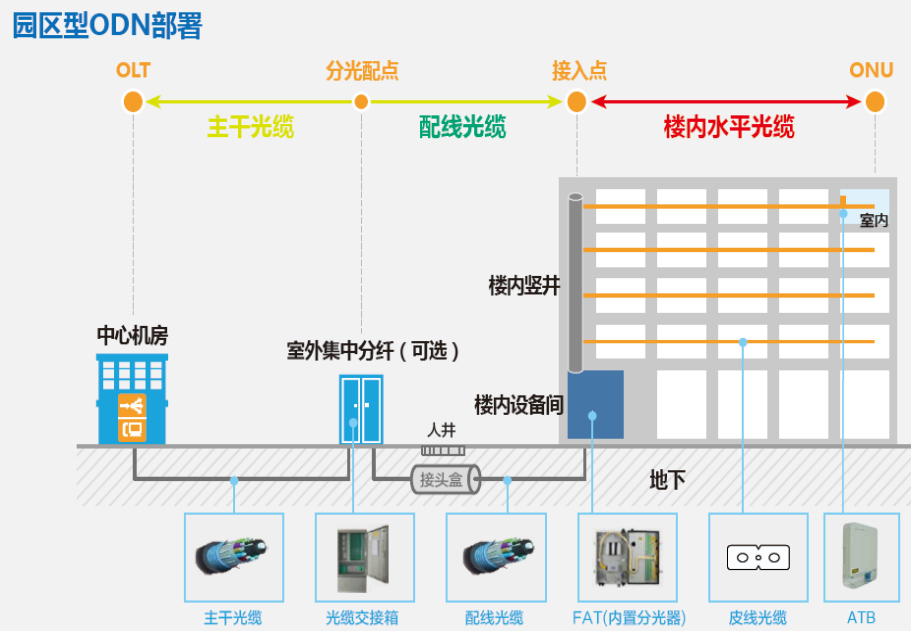

網絡匯聚層由ODN（光分布網絡）和OLT（光線路終端）組成。其中ODN網絡P2MP、無源和長距離傳輸的優勢相比傳統網絡大大簡化了網絡架構。

ODN（光分布網絡）采用如下原則設計：

·分光方式：采用一級分光方式

·光纜芯數：在實際需求配置的基礎上并留有足夠冗余，根據實勘配置48芯光纜進樓，2芯皮纜進宿舍；

·分光器設置：以安裝方便并靠近終端接入點為準則，本期項目分光器放置在每棟樓的1樓設備間，分光比采用1：8。

OLT作為光接入層的終結設備放置在中心機房，上行接口采用2*10GE鏈路捆綁雙上行至校園網核心交換機，提高鏈路的可靠性，下行接口采用XGS PON下行，接入1-2號宿舍樓的分光器。

OLT的所有關鍵硬件做到冗余熱備，保障匯聚點99.999%的可靠性。具體冗余備份如下：

?OLT主控板冗余備份：系統配置雙主控板，保證主用主控板故障時，備主控板可以保證業務不受影響。

?OLT電源板冗余備份：系統配置雙電源板，保證主用電源板故障時，備電源板可以保證設備正常運行。

?OLT上行接口冗余備份：系統配置雙上行接口，通過LACP進行聚合。當主用上行口故障時，可以通過備用上行口上行。上行接口保護對實現端口故障檢測、保護倒換和業務恢復。

1.1.1.3接入層

本次項目的接入網采用ONU＋面板AP的方式建設，即在每個宿舍套間部署一臺ONU，同時在宿舍內的每個起居室部署一個面板AP，由ONU下掛面板AP實現有線和無線網絡的覆蓋，1號樓和2棟樓共配置330個ONU，656個面板AP。

考慮到3號樓作為青教公寓，更多是家庭用戶使用，需提供家庭寬帶上網、IPTV等業務，因此３號樓的網絡建議采用光網建設方式的同時，由運營商提供設備直接接入運營商網絡。

如下圖所示，本次１、２號樓采用光纖入室設計，每個宿舍套間部署一臺５口ONU設備，上行接口為9.953G的XGS PON接口，并提供1個GE/2.5GE/5GE/10GE自適應接口以及４個GE自適應下行接口，５個接口均支持POE＋供電，其中２個接口用于接面板AP并對AP進行遠程供電，其余３個有線口用于接入有線終端，同時面板AP本身也提供下行有線接口，使得用戶的接入位置更為靈活方便。

由于ONU采用XGS GPON設備，上下行線路速率為9.953Gbit/s，綜合采用１:8分光比設計，極限情況下每個ONU分到的帶寬為9.953G/８=1244M，每個有線用戶帶寬為410Ｍ（按3個用戶并發計算）

ONU下掛的面板AP采用支持802.11ax，雙頻2空間流的WiFi６面板AP，用以承載宿舍區用戶的web、Email、游戲、高清視頻，即時通信等業務。

1.1.2點位設計

1-２號宿舍樓點位設計考慮每個宿舍套間配置２個無線點，３個有線點，并保證覆蓋范圍內具備無線終端在線漫游能力，達到不掉線、無需重新認證的效果。

３號樓的點位初步設計為４個有線點，１個無線點，具體的設備和點位部署由運營商按家庭用戶模式調整。
