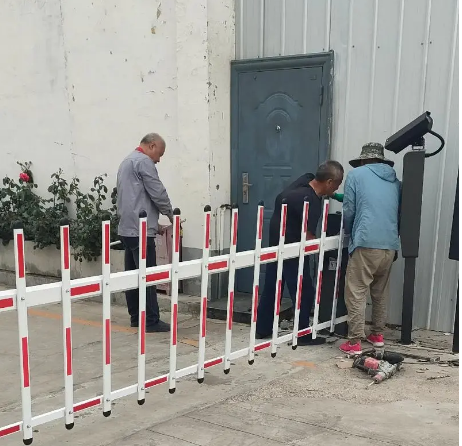

北京老舊小區道閘系統主線路網絡整改方案

    由于北京老舊小區道閘在使用的時候系統經常出現各類問題，嚴重的影響到了道閘系統的正常使用，故需要對整個道閘系統進行一定的線路及設備整改整修。

一，道閘停車場系統整改原因

1. 1.      線路混亂，線路網絡邏輯沒有做到一對一到機房，之間信號互跳比較多，并且與其他設備混雜在一起，物理鏈路沒有做到專線專設備專用，道閘故障率高，運行不穩定，且排查困難。

2. 施工不規范，道閘控制箱內線路無序，控制箱及崗亭內線路防護差，室外控制箱內設備安裝極不規范，崗亭內線路基本都裸露在外，防護差，容易出現各類故障問題。

3. 3.      網絡卡頓，主網絡為商管中心5樓辦公室內一根線路過去的，線路長且網絡信號不穩定。

4. 服務器經常卡頓死機，導致收費系統經常癱瘓，需要進行線路上的整改和服務器的移位到機房內，以便在物理鏈路上排除掉由此導致的問題與故障，

二．道閘系統具體整改操作

（1）針對道閘跳纖線路整改

針對地面上道閘系統之間互相跳纖的情況，把之前的跳纖全把整改重新溶接，溶接的原則就是一對一原創，一條光纖信號線對應一套道閘系統，不多用，不占用，不混用，并且做好標記與圖紙，針對地下室和空中花園的道閘系統，都需要重新布光纖到E1地下室入口內匯聚點機箱內，以便集中控制，集中管理，專網專線專用。

（2）針對道閘內線路整改

更換掉部分老舊的收發器設備，更換掉老舊的供電不和規范的插排，使之內部線路規范，系統設備也把百兆4芯交換機更換為標準口千兆交換機，網絡傳輸標準化，規范化。

（3）針對光纖設備集中箱的整改

更換集中控制箱，之前的箱子太小且不防水，施工也不規范，重新更換集中箱，重新規范化施工安裝，整理集中箱內設備及交換設備。做到規范嚴謹，標簽清楚明了。

（4）針對服務器的安裝整改

服務器安裝搬遷到E1弱電機房內，不在放置在出口崗亭內，服務器專用網用E1監控室內外網做網絡出口，內部入口從集中控制箱內出6類數據線到機房內。

三．調試過程中注意事項

●只有經過以上認真測試，檢查合格后，系統方可投入正常使用；

●在有雷電或積水的情況下，應立即切斷系統電源，嚴禁使用；

●當出現停電或系統出現故障時，可用手輪將閘桿升起，使通道處于打開狀態，嚴禁帶故障運行；

●在道閘進行關閉操作時，嚴禁行人車輛通過，以防造成不必要的人身傷害；

●在閘機處于空閑狀態時，嚴禁坐，靠在閘桿上，以防造成閘機不必要的損壞；

●當出現異常聲響或閘桿損壞，彈簧斷裂等故障時，應立即停止閘機的運行，并聯系廠方，進行更換，嚴禁帶故障運行；

●將出現大風或者雷電天氣時，應將閘機關到位，而不應使閘機處于打開狀態。

四．道閘常見故障分析及解決方法

（1）.閘桿在關到位和開到位的狀態下，抖動較大

●機箱內螺絲松動

排除方法：打開機箱，檢查連桿和所有傳動固定螺絲。

●  平衡彈簧太松或者太緊

排除方法：起桿抖動，說明彈簧力太大；落桿抖動，說明彈簧力太小，檢查彈簧的松緊，并調節到合適狀態；如彈簧拉伸變形過大或者斷裂，跟換彈簧。

●  連接主軸拐臂和電機輸出軸拐臂的連桿上螺母松動

排除方法：檢查連桿上螺母是否松動。

●  連桿兩端關節軸承磨損較大

排除方法：如果磨損過大，聯系廠家并確認，并對磨損部分進行更換。

●  閘桿長度與彈簧掛孔不搭配

排除方法：根據閘桿長度，檢查彈簧掛孔位置是否正確。

（2）.閘桿在非關\開到位的情況下，不能進行關閉\開啟操作

●閘機進入熱保護狀態

排除方法：當閘機不停的進行開關操作時，加上外部環境溫度的影響，將可能導致閘機電機過熱，而使其進入熱保護狀態，此時在該狀態下，將不能對閘機進行開啟，關閉操作，待電機溫度趨于正常范圍內時，即可恢復正常。

●  電機卡死

排除方法：檢查四桿傳動機構是否處于正常的運動范圍內，如果四桿機構進入反向運行區，可能將會使電機頂死，此時，只需用手輪反轉電機，使四桿機構處于正向運行區即可。

●  閘機電路板損壞

排除方法：聯系廠家，更換電路板即可。

●  接線松脫或短路

排除方法：檢查電機與控制板的接線，限位開關線是否松脫。

（3）.閘桿自動出現來回往復性開，關操作

●限位開關線松脫

排除方法：檢查限位開關與控制板之間的線路是否松脫。

●  接線短路

排除方法：檢查控制板上接線處是否短路。

●  閘機電路板損壞

排除方法：聯系廠家，更換電路板即可。

●  限位距離過遠

排除方法：檢查極性磁鐵是否松動，如有松動，將其調至到合適位置，重新調節閘桿水平，垂直狀態，上緊螺絲即可。

（4）閘桿不能準確停到垂直或者水平位置

●用于限位的極性磁鐵是否松動或者上下限位線接反

排除方法：根據閘桿的情況，調節極性磁鐵的位置，直到閘桿在垂直或者水平位置的達到最佳狀態為止。

●  連接電機的連桿松動或彈簧過松或過緊

排除方法：適當調節連桿或彈簧的松緊或長度，使其達到最佳的平衡狀態。

（5）機箱內異常聲響過大

●機芯與機箱的共震

排除方法：可以在機芯與機箱接觸的平面上隔上一層橡膠皮，防震消音。

●  活動連接部分出現松動

排除方法：檢查連桿，軸承等活動連接的部分是否出現松動或者磨損。

●  電機軸拐臂和連桿部分出現摩擦

排除方法：檢查是否有螺絲松動造成摩擦，或者可在相關部位加上潤滑油。

（6）     開閘按鈕執行關閘動作，關閘動作執行開閘動作

●  限位開關信號線接反

排除方法:按照接線圖，將開、關信號線對調。

●  電機的正、反轉信號線接反

排除方法：按照接線圖，檢查電機的正、反轉信號線是否接反，否則可將控制板上對應的兩接口對調。

●  四連桿機構進入反向運行區

排除方法：由于時間保護功能停機，而使驅動道閘主軸運轉的四連桿機構進入反向運行區，使用過程中，出現該故障，應該立即停止閘機，用手輪反轉電機，使四桿機構處于正向運行區即可。

（7）     當道閘在有遙控的情況下，按上升或者下降均無任何反應

●  遙控器影響控制板

排除方法：打開控制板安裝盒，再按控制板上的上升或者下降按鈕，如果正常運行，則需檢查遙控器是否損壞或者接線短路。

●  手動按鈕和遙控接收器接線錯誤松動

排除方法：檢查接線口是否松動或者短路。

五．道閘的使用與維護

●使用前必須檢查電源電壓是否與本產品相符,即220V±10%,為了考慮到有些地區存在欠壓現象,電壓低至180V時仍保持可靠的工作性能。

●當需要打開閘桿時,按一下控制器或遙控器上的“起桿”鍵,此時閘桿會自動起桿,到位后自動停止。

●當需要關閉閘桿時,按一下控制器或遙控器上的“落桿”鍵,此時閘桿會自動落桿,到位后自動停止。

●在落桿過程中，如遇有車輛及行人通過可按“起桿”鍵，閘桿會馬上往起桿方向運行，或按“停止”鍵,閘桿會中斷運行。(注:在正常運行時請不要按“停止”鍵)

●停電時若閘桿處于水平狀態；可將道閘機箱門打開，用搖手將桿抬起。來電后，直接按“落桿”鍵，閘桿會自動落桿,恢復正常使用。

●應經常用柔軟的細布，擦除機箱表面的灰塵，油污，保持機箱表面的清潔。

●定期檢查控制板的接線部位是否有松動，接觸不良等，保持控制設備處于通風干燥的地方，切勿水洗和浸水，以確保其性能的穩定,提高產品使用壽命。

●定期檢查閘機各連接部位和運動部位的連接情況，對松動的緊固件進行緊固。

●定期檢查平衡彈簧，確保彈簧無斷裂或者裂紋的現象。

●定期檢查減速器是否有漏油等不良的現象。

●定期檢查系統保護地連接情況，確保系統保護地接觸可靠。

六．整改價格設備價格清單（見附表）
