機房概述

1.1概述

應對XXX有限公司X新廠區網絡的需求日漸增大，滿足今后大數據的業務發展，該信息機房建設需在滿足現有設備需求的基礎上，又能夠滿足業務發展的需要而產生的擴大設備容量、提高用戶數量和質量的要求。具備支持多種網絡傳輸模式、多樣化物理接口的能力，具備滿足技術升級、設備更新的靈活性。

為保證各項業務的高效應用，網絡必須具有高可靠性，不允許出現單點故障。因此須在機房布局、結構設計、設備選型、日常維護等各方面進行高可靠性的設計和建設。采用相關的軟件技術提供有效的管理機制、控制手段、事故監控以及安全保密等技術等措施，以提高機房的安全可靠性。

在標準化機房建設方案結構設計上，須基于國際標準和國家頒布的有關標準，包括各種建筑、機房設計標準，電力電氣保障標準以及計算機局域網、廣域網標準，堅持統一規范的原則，從而為未來的業務發展，設備增容奠定基礎。

1.2項目目標:

本次信息機房建設的總體目標是建設一個典型的面向未來的網絡化、信息化、多元化、標準化綜合業務信息機房。

本項目將采用總體規劃、分布實施的建設方式，充分體現網絡系統的技術先進性、安全可靠性，同時具有良好的開放性、可擴展性。在確保網絡系統質量前提下，合理控制建設成本，確保網絡系統的經濟實用性。

1.3  項目建設內容：

     信息機房建設部分包含：機房裝修、UPS后備電源、機房照明、防雷接地、空調系統、消防設施、機房動環檢測、機房設備、管線布線部分。

機房建設內容詳述

1 機房裝修部分

新建一個中心機房，大約在45平方左右，用鋼化玻璃隔分為機房設備區域和操作區區域。機房地面鋪設靜電地板，頂部天花找平修補，天面作防塵防潮處理。

機房規劃如下平面圖：

1.1  機房裝修目的原則

主要目的有防塵、防靜電、回風、防漏、隔熱、保溫、防火等。 在室內裝修部分的設計滿足以下原則：

整個裝修遵循“簡潔、高雅、耐用”原則；充分體現出機房作為重要信息匯聚中心所具有的高科技、高安全性、高可靠性等室內裝潢特色；規范化——嚴格遵循國家行業的規范和國際標準。

1.2  機房裝修整體概述

根據規范，室內裝修采用非燃燒材料，當設有火災自動報警裝置或自動滅火系統時，除頂棚外其它裝修材料燃燒性能等級可降低一級。

天面部分機房工程對原樓板底清理干凈并刷防塵漆，避免機房在今后的運行過程中產生灰塵，影響計算機系統的正常運行。防塵漆應涂抹均勻，無漏涂、少涂現象。

地面設計

機房工程的技術施工中，地面工程也是一個很重要的組成部分，機房中一些重要區域地面一般采用防靜電活動地板。活動地板鋪設在計算機機房的建筑地面上，活動地板上安裝著計算機設備及其他電子設備，而在活動地板與建筑地面之間的空間內可以敷設連接設備的各種管線。活動地板具有可拆卸的特點，因此，所有設備的導線電纜的連接、管道的連接及檢修更換都很方便，敷設線路距離最短，因而可減少信號在傳輸過程中的損耗。

防靜電地板的選擇

作為機房工程的重要組成部分，活動地板的選擇具有嚴格的要求，本方案中設計選用 600×600 優質全鋼防靜電活動地板。 全鋼防靜電活動地板為鋼板殼結構，填充發泡水泥，背部十字架加強承載、高耐磨三聚氫胺面層，均布荷載≥700KG/M2.靜電地板鋪設過程中可隨時調整水平，可保證地板的平整度每米不大于 1 毫米，所有相鄰地板之間高低公差≤0.5 mm，水平位置公差≤1.0mm，遇到障礙物或不規則墻面時，可按實 際尺寸鑲補并附加支撐部件，在現場切割的地板，保證周邊光滑、無毛刺，并按原產品的技術要求作相應處理。

地表面處理：在所有安裝活動地板區域地板安裝之前對地表面刷環氧聚氨脂防塵漆，以此對地面進行防塵處理。

門窗處理

 機房外門做一個外開的304國標的尺寸為1300*2200MM不銹鋼門，內門設計做一個1100*2200的12cm厚度的玻璃門，內門裝機械鎖，外門安裝電子門禁設備。機房裝修要求與研發辦公樓裝修色調和風格保持整體一致，看起來美觀協調無突兀。

2 UPS設備、照明部分

UPS后備電源設備負責信息機房所有核心設備的后備供電以及研發辦公樓電房內安防系統設備的后備供電，本次設計功率為30KVA的UPS主機，在斷電的情況下，滿足后備續航60分鐘。

3機房照明與應急燈

本工程安裝7個日光燈燈盤，滿足信息機房的常用照明，流明度照度參照國家標準，并安裝5個消防緊急照明燈，在市電斷電的情況下保證了機房的照明，減輕UPS負載壓力，出口處放置了安全出口標志，滿足消防應急的需求。

4 防雷接地部分：

本次信息機房接地防雷部分建設參照國標規范下進行設計：在信息機房地面安裝40*4紫銅帶網，在防靜電活動地板下構成矩形網格，形成等電位聯結網格，并在匯流排處與本機房設備接地處理。機房內安裝一、二級防雷器。

電子信息系統機房內所有設備可導電金屬外殼、各類金屬管道、金屬線槽、建筑物金屬結構等必須進行等電位連接并接地。

靜電接地的連接線應有足夠的機械強度和化學穩定性，宜采用焊接或壓接，當采用導電膠與接地導體粘接時，其接觸面積不宜小于 20cm 2 。

接地：

1)信息系統機房的防雷和接地設計，應滿足人身安全及電子信息系統 正常運行的要求。設計除應符合本規范外，尚應符合現行國家標準《建筑物防雷 設計規范》 GB50057 和《建筑物電子信息系統防雷技術規范》 GB50343 的有關規定 。

2)接地和功能性接地宜共用一組接地裝置，其接地電阻按其中最小值確定；

3)功能性接地有特殊要求需單獨設置接地線的電子信息設備，接地線及與其它接地線絕緣；接地線與接地線宜同路徑敷設。

5 空調通風系統

        本次機房設計采用3套空調及一套新風系統，主機房內采用2臺柜式空調，操作室內安裝1臺壁掛空調，新風系統設置在室外通過專用管道對機房進行通風；

6  消防設施部分：

本機房采用柜式滅火裝置，七氟丙烷滅火劑作為主要滅火材料，滅火控制器為主控設備，配合普通光電感煙探測器、普通定溫感溫探測器、消防警鈴為配套裝置，在火警發生時候，且火災報警系統應與滅火系統聯動 ，能在火情發生第一時間內進行有效的響應機制保障機房設備和人員的安全。

滅火系統控制器應在滅火設備動作之前，聯動控制關閉機房內的風門、風閥，并應停止空調機和排風機、切斷非消防電源等。

機房內應設置警笛，機房門口上方應設置滅火應急燈，滅火系統的控制箱（柜）應設置在機房外便于操作的地方，且應有防止誤操作的保護裝置。

氣體滅火系統的滅火劑及設施應采用經消防檢測部門檢測合格的產品。

電子信息系統機房的自動滅火系統，應設置單獨的報警閥組。

電子信息系統機房內，手提滅火器的設置應符合現行國家標準《建筑滅火器配置設計規范》（ GB50140) 的有關規定。滅火劑不應對電子信息設備造成污漬損害。

凡設置潔凈氣體滅火系統的主機房，并定時檢查滅火劑的有效期和培訓安保人員如何正確使用。電子信息系統機房應采取防鼠害和防蟲害措施。

7 機房動環監測部分

        信息機房動力環境監測系統包含如下模塊：市電監測模塊、UPS監測模塊、普通空調監測模塊、漏水監測模塊、機房溫濕度監測模塊、消防監控模塊主要設備。

8 垂直線纜：

        垂直部分線纜需做好綁扎固定處理，主干線纜與光纖移位前做好標簽標識，最大程度地對線纜做好梳理，放置進去弱電鋅槽里面，并蓋好鋅槽蓋。

1)考慮電纜自身重量，垂直主干線槽內安裝鋅槽，以固定主干線纜；

2)垂直電纜應平行排列，不應發生纏繞或扭結現象；

3)每隔1米應捆綁固定。

9 水平線纜：

       水平上的線纜放置位置包含靜電地板內與天花上的布線，地板內走線方向要以最短距離長度為準則，將線纜捆綁成扎，固定后連接至設備機柜的位置。天花上走線要套管保護，防止鼠害。并且做好線纜走向標識。

l水平電纜在線槽內應平行排列，不發生纏繞或扭結現象；

l為便于接線，電纜在配線架出口處應余留3米，在信息出口（接線盒）處應余留50厘米。每一條線總長度必須小于90米。

l電纜鋪設時可施加適當的拉力（<10kg）而不致損壞，但鋪設結束后，拉力應完全解除。

l對每一信息點進行編號，給對應的每一條網絡電纜兩端都做上識別標記，每一工作區域的電纜在配線架出口處用膠布扎好并標識，便于分線。

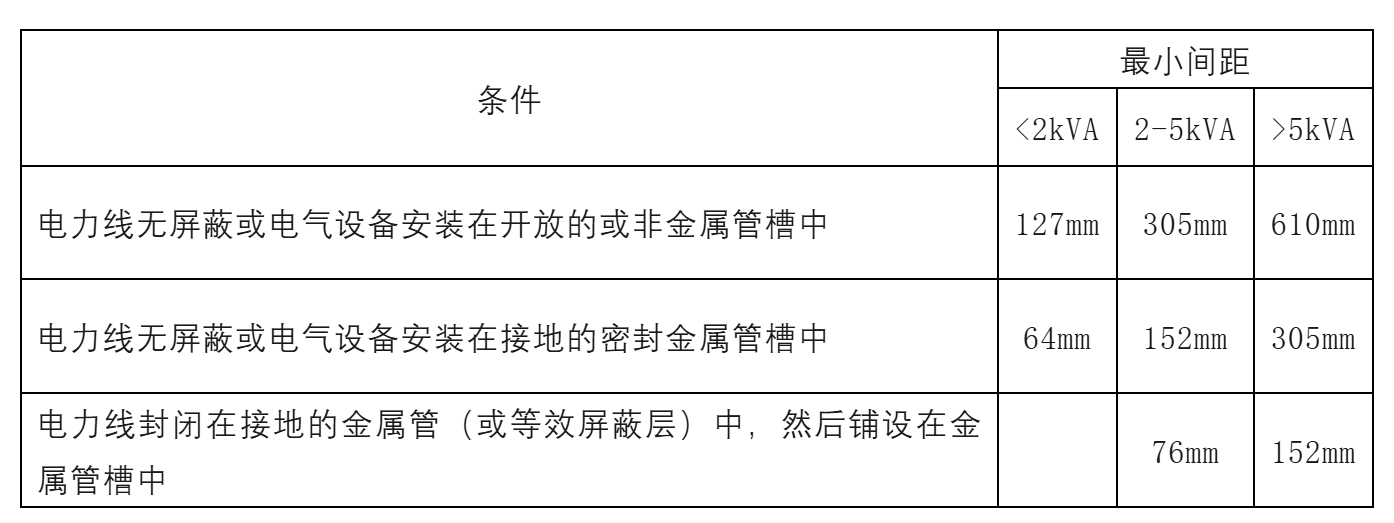

弱電強電分離原則：水平方向的弱電線纜與強電線纜必須做到強弱電分離，距離標準如下列表：弱電電纜與強電電纜的最小間距

10 電纜管理的要求：

        最大的電纜拉力或彎曲半徑必須不能超過生產商的性能指標。電纜安裝的通道和空間，必須可以防護天氣的影響。電纜支撐：電纜支撐跨距，不能超過1.5。電纜支撐應該位于中部，間隔為1m。通訊電纜要由專門用于此用途的裝置所支撐，而且獨立于其他的結構性元件。

強弱電分離：電源電纜與信號電纜應分開敷設敷設電纜時盡量避開惡劣環境。如高溫熱源和化學腐蝕區域等。遠離高壓線或大電流電纜，不易避開時應各自穿配金屬管，以防干擾。

有強電磁場干擾環境應將電纜穿金屬管，并盡可能遠離干擾。

電纜穿管前應將管內積水、雜物清除干凈，穿線時宜涂抹黃油或滑石粉，進入管口的電纜應保持平直，管內電纜不能有接頭和扭結，穿好后應做防潮、防腐等處理。管線兩固定點之間距離不得超過1.5m
電纜應從所接設備下部穿出，并留出一定余量在電纜端作好標志和編號。
