北京弱電工程中常用的交換機組網方式有哪些？凱源恒潤北京監控安裝工程公司詳解4種網絡結構方式！、交換機組網在我們弱電工程中經常碰到，常用的組網方式也是基本的三層架構，在我們項目中，一共有幾種交換機組網方式經常用到呢？交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。

隨著5G到來，新的物聯網的到來，對交換機要求更高，同時需求量會便大。

交換機是使用非常廣泛的網絡設備，多臺網絡設備的局域網，交換機是必不可少的設備。

交換機的4種網絡結構方式

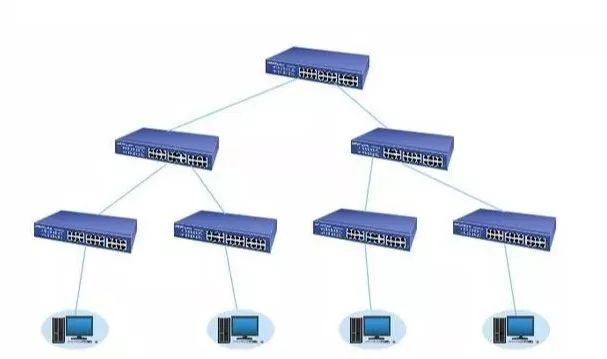

1、級聯方式

這是最常用的一種組網方式，它通過交換機上的級聯口（UpLink）進行連接。級聯可以定義為兩臺或兩臺以上的交換機通過一定的方式相互連接。根據需要， 多臺交換機可以以多種方式進行級聯。

在較大的局域網例如園區網 ( 校園網 ) 中，多臺交換機按照性能和用途一般形成總線型、樹型或星型的級聯結構。

需要注意的是交換機不能無限制級聯，超過一定數量的交換機進行級聯，最終會引起廣播風暴，導致網絡性能嚴重下降。

結構圖：

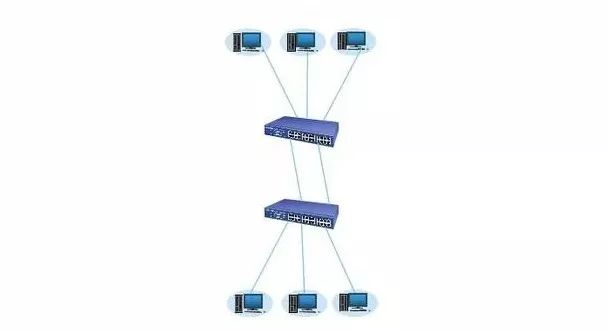

端口聚合將兩個設備間多條物理鏈路捆綁在一起組成一條邏輯鏈路，從而達到帶寬倍增的目的(這條邏輯鏈路帶寬相當于物理鏈路帶寬之和)。

除了增加帶寬外，端口聚合還可以在多條鏈路上均衡分配流量，起到負載分擔的作用；當一條或多條鏈路故障時，只要還有鏈路正常，流量將轉移到其它的鏈路上，整個過程在幾毫秒內完成，從而起到冗余的作用，增強了網絡的穩定性和安全性。

結構圖：

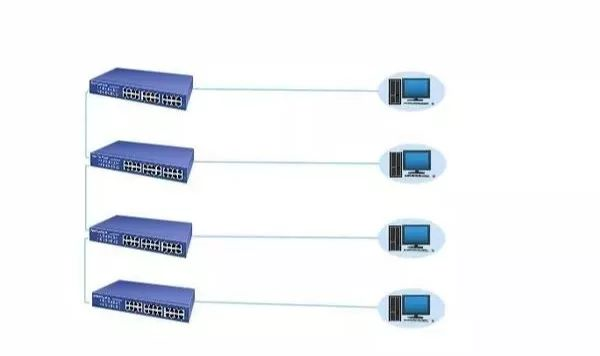

堆疊是指將一臺以上的交換機組合起來共同工作， 以便在有限的空間內提供盡可能多的端口。

多臺交換機經過堆疊形成一個堆疊單元。可堆疊的交換機性能指標中有一個 " 最大可堆疊數 " 的參數，它是指一個堆疊單元中所能堆疊的最大交換機數，代表一個堆疊單元中所能提供的最大端口密度。

一般來說， 不同廠家、不同型號的交換機可以互相級聯，堆疊則不同 ，它必須在可堆疊的同類型交換機 ( 至少應該是同一廠家的交換機 ) 之間進行；級聯僅僅是交換機之間的簡單連接， 堆疊則是將整個堆疊單元作為一臺交換機來使用， 這不但意味著端口密度的增加，而且意味著系統帶寬的加寬。

堆疊可以大大提高交換機端口密度和性能。堆疊單元具有足以匹敵大型機架式交換機的端口密度和性能， 而投資卻比機架式交換機便宜得多 ，實現起來也靈活得多。這就是堆疊的優勢所在。

機架式交換機可以說是堆疊發展到更高階段的產物。機架式交換機一般屬于部門以上級別得交換機，它有多個插槽，端口密度大，支持多種網絡類型，擴展性較好，處理能力強，但價格昂貴。

結構圖：

這種方式一般應用于比較復雜的交換機結構中，按照功能可劃分為：接入層、匯聚層、核心層。

這三層網絡架構采用層次化模型設計，將復雜的網絡設計分成幾個層次，每個層次著重于某些特定的功能，這樣就能夠使一個復雜的大問題變成許多簡單的小問題。

結構圖：

隨著局域網和城域網的發展，上述四種方式必將得到越來越廣泛的應用。
