北京高速公路ETC門架設備布解決方案-凱源恒潤北京監控安裝工程公司

2019年，我國高速公路完成取消省界收費站工程，在全國高速公路網內共建設2.6萬套ETC門架收費設施。隨著路網持續發展，截至當前全國實體ETC門架已達2.8萬套。作為收費系統的關鍵基礎設施，ETC門架系統有效支撐著全網收費系統平穩、有序運行。

交通運輸部相繼頒布《數字交通“十四五”發展規劃》與《交通運輸領域新型基礎設施建設行動方案（2021—2025年）》，要求深化拓展ETC應用，充分發揮ETC門架系統效能，實現數據共享與多重應用，推動智能監測預警、交通誘導、路網協同調度及出行服務引導等技術與場景落地。ETC門架的功能和作用也越來越強大。

高速公路ETC門架系統由車道控制器、RSU、高清抓拍攝像機及補光燈等設備構成。關鍵設備的科學布設與冗余設計是保障系統高可用性、穩定運行及通行費精準計費的核心環節。

一、ETC門架布設原則

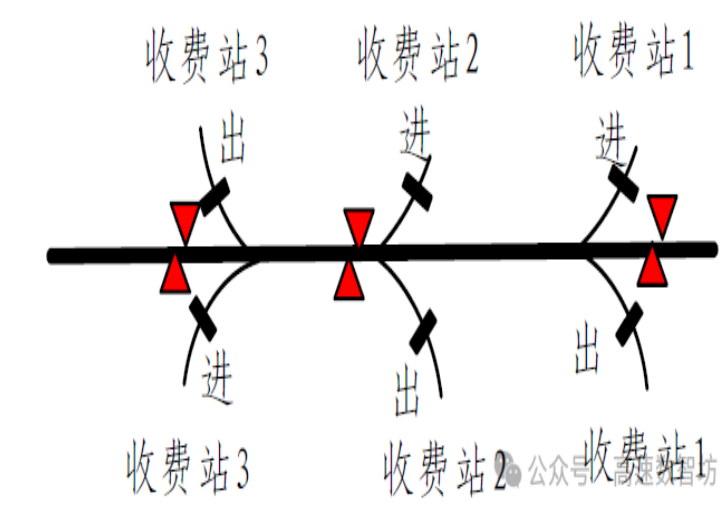

1、應在交通流量變化路段（如入/出口匝道、互通立交）前方設置ETC門架。若交通流量單向增減且收費金額不變，可結合路段流量變化與OD數據研判，免設ETC門架。

2、ETC門架與互通立交、入/出口匝道端部、被交道路的直線距離宜不小于1km；條件受限路段可結合實際調整（通過相鄰區間ETC門架系統或收費站代收）。

3、ETC門架布設位置應規避來車方向200米內設施遮擋，遠離5.8GHz相近頻點干擾源、嚴重交通擁堵路段及逆光區域，優先選擇高速公路主線與非收費公路距離較遠位置。

4、同一斷面ETC門架系統應由上下行雙方向門架構成，雙方向門架宜背向錯位布設，間距不小于100米。

5、省界ETC門架應由相鄰省份分別設置，原則上中間無入/出口。上下行方向各設兩個門架時，最小間距應大于500米；同向不具備雙門架設置條件的路段，可設單門架。

二、RSU設備布設和冗余方案

RSU設備布設方案如下：

每條車道部署單臺天線，每兩行車道交界處增設冗余天線（2+1車道配置4臺天線，3+1車道配置6臺天線）。所有天線處于協同工作狀態。

         2+1車道RSU天線布設示意圖

RSU控制器采用主備雙機熱備冗余架構。

主備RSU控制器分別通過獨立IP地址與ETC門架車控機通信。

主備控制器實時交互狀態信息。

主備控制器共同管控全部天線，實現通信鏈路冗余。

2+1車道RSU天線布設及拓撲示意如下：

      2+1車道RSU天線布設及拓撲示意圖

三、車牌識別攝像機設備布設和冗余方案

ETC門架系統主要采用300萬像素與900萬像素兩類車牌識別攝像機。經綜合測試，推薦以下布設方案：

2+1車道冗余方案：

前車牌識別：每條車道1臺300萬像素主攝像機，配置1臺900萬像素備份攝像機；

后車牌識別：每條車道1臺300萬像素攝像機，不設備份設備。

2+1車道攝像機布設方案

2+1車道攝像機冗余方案

3+1車道冗余方案：

前車牌識別：每條車道1臺300萬像素主攝像機，配置2臺900萬像素備份攝像機；

后車牌識別：每條車道1臺300萬像素攝像機，不設備份設備。

主用與備用攝像機需同步工作，車牌識別數據并行上傳，后端軟件需實現數據去重處理。

四、補光燈布設及技術要求

補光燈為攝像機提供充足光源以保障車牌識別率。前車牌識別每車道配置主備補光燈各1個；后車牌識別每車道僅設主補光燈1個。前車牌主備補光燈僅單燈工作，由攝像機自主切換并上報狀態至門架系統。

為降低眩光影響，宜參照公安標準GA/T 1202選用LED頻閃補光燈、紅外補光燈或可見光/紅外融合補光燈。布設時需滿足：補光區域應完整覆蓋車牌識別區域，照度均勻無暗區，且避免影響周邊環境。具體要求如下：

1、補光燈距地面垂直高度不小于6米；

2、宜安裝于車道側上方，確保跨車道補光覆蓋；

3、按車牌識別設備冗余配置，單車道同向補光燈不宜超過2個，且禁止同步補光；

4、LED頻閃補光區域宜覆蓋門架前方10-40米范圍；

5、距補光燈50米外區域照度應≤0.7勒克斯。
