北京小區全光網（FTTR）三網合一系統解決方案-凱源恒潤北京監控安裝工程公司
一、現狀分析與設計目標
1.傳統多網弊端
重復建設：電信/移動/聯通各自布網，弱電井滿管率超90%
維護困難：八類線/同軸線/光纖混雜，故障定位耗時＞4小時
帶寬瓶頸：銅纜無法承載千兆入戶，單用戶改造成本高達3000元
2.全光融合優勢

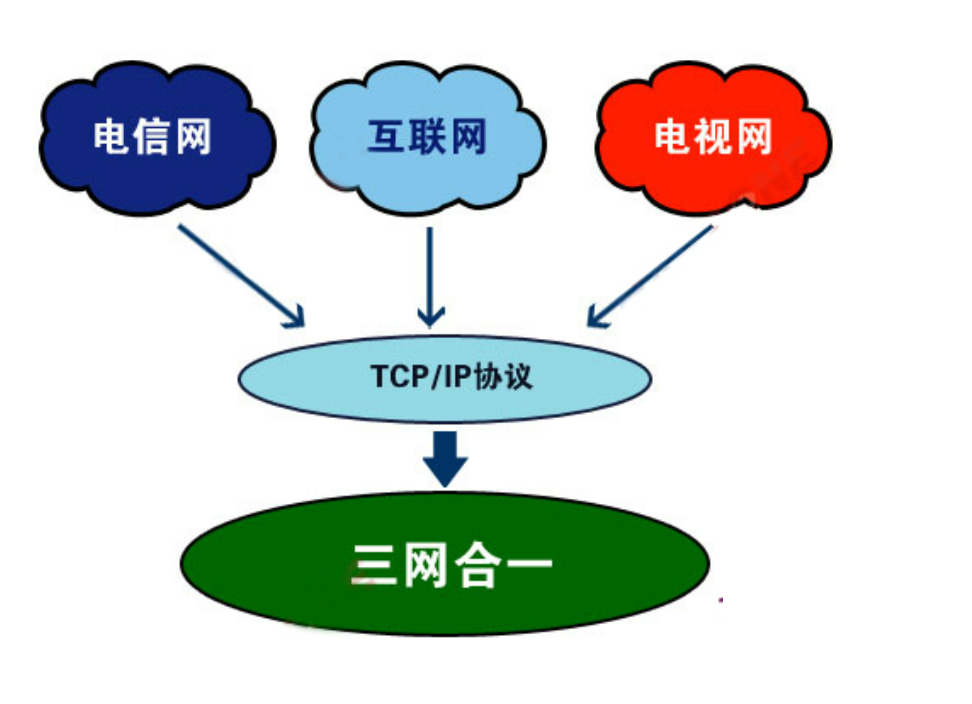

一纖承載三網：數據（PON）、電視（CATV）、電話（VoIP）
帶寬無憂：采用XG-PON技術，理論下行10Gbps，實測可接8K直播
降本增效：綜合布線成本降低40%，維護響應時間縮短至30分鐘
二、系統架構設計
1. OLT+ODN+ONU三層架構
組件 | 技術參數 | 部署要點 |
OLT主機（核心層） | 華為MA5800-X17，支持GPON/XG-PON雙模 | 部署在運營商機房，雙電源冗余 |
主干光纜（匯聚層） | GYTA-24B1.3，72芯帶狀光纜 | 管道利用率＜60%，接頭盒間距≤2km |
分光器（分配層） | 1:64分光比，均勻分光損耗≈21.5dB | 樓道分纖箱1:8，樓層分光器1:8 |
ONU終端（接入層） | HG8245Q，4口GE+2POTS+1CATV | 住宅：戶內弱電箱；商鋪：墻面明裝 |
2. 關鍵設計參數
分光比控制：最大邏輯距離≤20km（農村場景控制在15km內）
光功率預算：
節點 | 發射功率 | 接收靈敏度 | 允許損耗 |
OLT→ONU | +1.5dBm | -27dBm | ≤28.5dB |
ONU→OLT | +4dBm | -28dBm | ≤32dB |
三、施工要點與成本控制
1. ODN施工規范（接地氣版本）
工序 | 工藝標準 | 省成本技巧 |
主干光纜敷設 | 管道段長≤120m，轉彎半徑≥20倍光纜直徑 | 復用廣電預留管道，減少破路成本 |
光纜接續 | 熔接損耗≤0.05dB，熱縮管雙層加熱≥30秒 | 按需定制光纜長度，減少接頭盒數量 |
分纖箱安裝 | 箱底距地面≥1.8m，預熔盤尾纖預留≥1m | 選擇垂直循環分纖箱，擴容方便 |
皮線光纜入戶 | 彎曲半徑≥30mm，穿管器過90度彎用潤滑劑 | PVC波紋管改微管微纜(節省50%工時) |
2. 材料清單與預算（參考某800戶小區）
材料名稱 | 型號/規格 | 數量 | 單價（元） | 總價（萬元） |
OLT主機 | 華為MA5800-X17（含板卡） | 1臺 | 148,000 | 14.8 |
主干光纜 | GYTA-72B1.3 | 5km | 9.2/m | 4.6 |
1:64分路器 | 平抬式PLC分光器 | 16個 | 660 | 1.06 |
ONU終端 | HG8245Q | 850臺 | 285 | 24.2 |
主材總成本 | - | - | - | 約62.8萬 |
注：綜合施工費按主材費×28%計算，總包價約80萬（戶均1000元）
四、典型實施步驟
現場勘查
測繪全樓弱電井/管道資源，標記已有運營商設備（避免沖突）
利用OTDR測試既有光纜可用性，存活纖芯≥50%方可利用
方案設計
與廣電/電信簽署《三網業務融合協議》，明確頻點分配（CATV用1550nm波長）
向住建局提交《通信基礎設施建設方案》備案
施工調試
OLT上聯城域網：配置VLAN聚合（802.1ad），劃分IPTV專網（VLAN2000）
ONU自動注冊：TR-069協議遠程管理，批量下發寬帶賬號
交付驗收
關鍵指標：時延≤10ms，丟包率≤0.1%，MOS值（語音）≥4.0
移交資料：光鏈路衰減測試表、分光器分配圖、ONU MAC地址臺賬
五、實戰避坑指南
案例1：小區升級后電視卡頓
原因：未分離1550nm CATV光信號，PON波長干擾
解決：在分光器前增加WDM合波器
案例2：ONU頻繁掉線
原因：皮線光纜受電梯電機電磁干擾
解決：換裝金屬鎧裝光纜，增加磁環濾波
引用規范：
《接入網工程設計規范》（YD 5206-2014）
《有線電視網絡光纖到戶技術規范》（GY/T 306-2017）
售后服務：
維保3年，7×24小時響應（備品備件庫存儲量≥10%）
定期巡查：清潔ODF架、檢測光模塊發光功率（季度巡檢）
