凱源恒潤北京監控安裝工程公司通過一個大型北京科技園區工業園600個以上監控系統案例，詳細說明交換機VLAN的創建與跨VLAN通信實現過程：

?案例背景?

1. ?VLAN劃分?：
2. 按部門劃分VLAN（行政部VLAN10、技術部VLAN20、財務部VLAN30、訪客VLAN100）。
3. ?跨VLAN通信?：

4.


   部門間需通過核心交換機實現可控互通，訪客VLAN禁止訪問內部網絡。

?一、VLAN創建與端口劃分?

1. ?核心交換機配置?

plaintextCopy Code
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan batch 10 20 30 100  // 創建VLAN10/20/30/100?:ml-citation{ref="2,5" data="citationList"}
Ruijie(config)#interface vlan 10        // 進入VLAN接口配置模式
Ruijie(config-if)#ip address 192.168.10.1 255.255.255.0  // 設置VLAN10網關?:ml-citation{ref="2,3" data="citationList"}
Ruijie(config-if)#interface vlan 20
Ruijie(config-if)#ip address 192.168.20.1 255.255.255.0  // VLAN20網關?:ml-citation{ref="2,3" data="citationList"}
（同理配置VLAN30/100網關）

2. ?接入層交換機配置?

plaintextCopy Code
SwitchA(config)#vlan 10 20 30 100       // 創建相同VLAN?:ml-citation{ref="5" data="citationList"}
SwitchA(config)#interface range gigabitethernet 0/1-24  // 選擇端口范圍
SwitchA(config-if-range)#switchport mode access        // 設置為接入模式?:ml-citation{ref="5,7" data="citationList"}
SwitchA(config-if-range)#switchport access vlan 10     // 端口劃入VLAN10?:ml-citation{ref="5,7" data="citationList"}
（其他端口按部門劃分至對應VLAN）

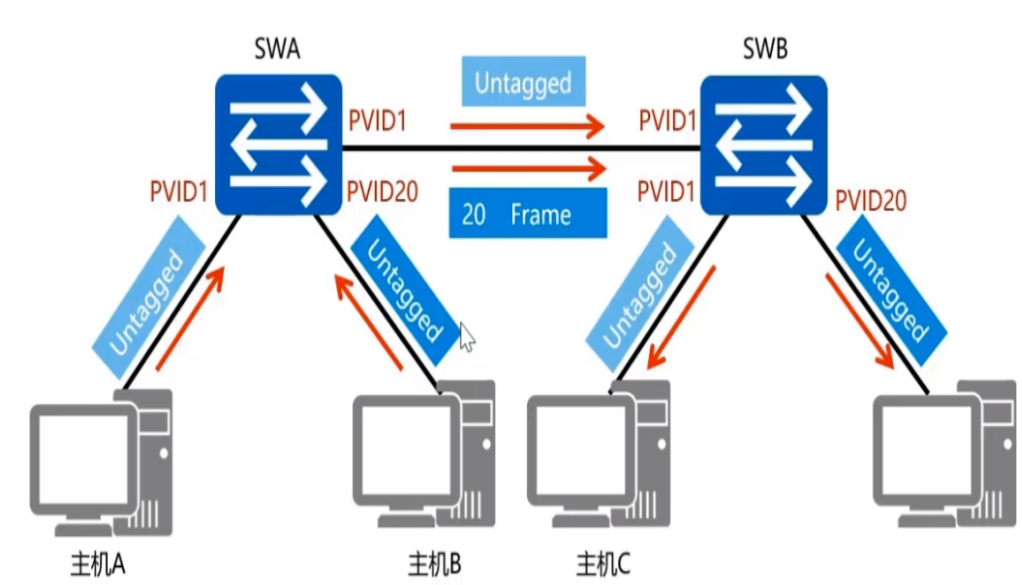

3. ?Trunk端口配置（跨交換機通信）?

plaintextCopy Code
// 核心交換機與匯聚交換機互聯端口
Ruijie(config)#interface gigabitethernet 0/1
Ruijie(config-if)#switchport mode trunk      // 啟用Trunk模式?:ml-citation{ref="4,5" data="citationList"}
Ruijie(config-if)#switchport trunk allowed vlan 10,20,30,100  // 允許VLAN通過?:ml-citation{ref="4,5" data="citationList"}

// 匯聚交換機與接入交換機互聯端口
SwitchA(config)#interface gigabitethernet 0/48
SwitchA(config-if)#switchport mode trunk      // 配置Trunk鏈路?:ml-citation{ref="4,5" data="citationList"}

?二、跨VLAN通信實現?

1. ?三層交換機路由功能?

• 核心交換機為每個VLAN配置網關IP，自動啟用直連路由?
  。

• 通過ACL（訪問控制列表）限制訪客VLAN100訪問內部VLAN：

  plaintextCopy Code
  Ruijie(config)#ip access-list extended DENY_GUEST
  Ruijie(config-ext-nacl)#deny ip 192.168.100.0 0.0.0.255 192.168.0.0 0.0.255.255
  Ruijie(config-ext-nacl)#permit ip any any  // 其他流量放行?:ml-citation{ref="3,4" data="citationList"}


2. ?驗證通信?

• ?同VLAN通信?

  ：VLAN10內終端互ping，延時<1ms?
  。

• ?跨VLAN通信?

  ：VLAN10終端ping VLAN20終端，通過核心交換機路由，延時≈2ms?
  。

• ?安全隔離?

  ：訪客VLAN100終端無法訪問VLAN10/20/30?
  。

?三、關鍵配置要點?
