線纜的鋪設是隱蔽工程中最重要的一項，線纜鋪設的好壞直接影響工程的質量和項目的維護量，線纜敷設導致的故障一般難以發現、較難排除，解決成本較大，所以線纜敷設工作是我們土建工作中的重點，也是檢查考核的重點。

1）線纜配盤計劃：線纜鋪設前，應更具現場的點位的長短情況把線纜合理計劃安排，做好配盤計劃后才能開始放線，如點位較少，線纜交短，可以安排從遠的點放線，直到最近的點，配盤工作是放線前重要的施工步驟，線纜的合理利用，可以給項目節約大量的人力財力。

2）測試線纜絕緣情況：電力及信號線纜放線前，必須測量線纜的絕緣情況，線纜的絕緣阻值一般都在線纜的表皮上明確標示，測試值必須大于這個值。可使用兆歐表或萬用表的通斷檔測試絕緣情況。短路或者斷路的線纜，嚴禁在地埋時使用。

3）放線：線纜在放線的過程中，必須把線纜盤裝時的扭勁去除，小米數非鎧裝線纜（如帝一視頻線、控制線等），放線時從線纜中間開放（中間處勁大，容易卸勁），放線時一邊拉線一般旋轉線纜釋放扭勁，帶線纜盤的鎧裝線纜放線時，單根在300米以內，并且數量在5根以內，可以滾動線纜盤放線，保證線纜的平直，不扭勁。長距離放線必須使用放線盤/架放線。公司要求線纜溝內不能有接頭。

4）線纜標識：線纜鋪設中，必須做好放線記錄表，便于日后的查找及資料的歸檔，線纜放線記錄表，必須登記線纜的種類、線纜的起始端米數、終點端米數、點位的去向等信息.每放一根線纜，必須在線纜的兩頭做明顯的線纜標記，方便在機房整理及日常維護過程中，從大量的線纜中，方便、快捷的找到所需線纜。

放線時嚴禁野蠻操作，均勻用力，線纜架處1人放線，線纜斷幾人拉線，放線每到拐彎處必須增加1人，保證線纜受力均勻不在地上拖拉線纜，尤其是礫石水泥路面，保證線纜的絕緣完好。

                     放線施工圖

5）線纜在過已有預埋管線的路斷時，可以使用鋼絲穿過預埋管，再將線纜固定在鋼絲上，帶過預埋管線路段，如預埋管內線纜較亂，鋼絲無法通過，可使用玻璃鋼穿線器穿線。

穿線器

1、槽盒內放線

槽式橋架在垂直安裝過程中，線纜必須綁扎固定處理，光纜、信號線纜、電力線纜分類捆扎，避免干擾。捆扎距離不宜大于1.5米。

強弱電分開的橋架，在放線時必須把線纜分開鋪設，電力線纜放在較寬的一面，視頻線、控制、信號線在窄的一邊。

   線纜鋪設應單層敷設，保持水平，不得有交叉，拐彎處以最大截面電纜允許彎曲半徑施工（沿槽盒外側轉彎）。

  槽盒內的線纜掛標志牌，電纜兩端、拐彎處、交叉處必須掛吊牌。

2、鋼管、軟管穿線

鋼管選用熱鍍鋅鋼管，管徑的大小要根據所穿導線的截面決定。公司一般采用管徑20mm或25mm的鍍鋅鋼管。鋼管過路部分必須使用50或100鋼管，線纜數量在8根內可用50管，8根以上必須使用100鋼管。

兩根絕緣導線穿于同一根管，管內徑不應小于導線外徑之和的1.35倍（立管可取1.25倍）。當三根及以上絕緣導線穿于同一根時，導線截面積（包括外護層）的總和，不應超過管內徑截面積的60%。

   公司所有項目鋪設的線纜，只要是裸露在外面的必須使用軟管保護，防爆區域使用防爆軟管，非防爆區域使用塑封軟管。

1．防爆軟管連接防爆設備時，軟管的角度不能太大，螺絲必須擰緊。

2. 撓性保護管與鍍鋅鋼管連接可以采用專用轉接頭連接，也可以采用接線盒轉接。

3．軟管和鋼管連接或和設備箱連接時必須用膠泥封堵。

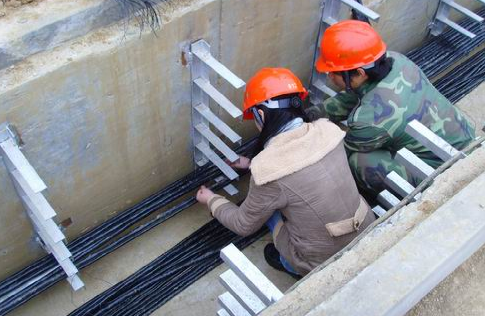

線纜井敷設

1） 線纜井內放線前，必須將蓋板每隔20米掀起一塊，通風1天后，方能下井穿線。

2）線纜井內強弱電必須分開鋪設，高壓線纜在下方，低壓線纜在上方。

3）線纜鋪設完后必須捆扎在角鐵上，每隔1個支架捆扎1次。

    梅花管穿線時，強電弱電線纜必須分開鋪設，避免干擾，管內流有適當余量，當三根及以上絕緣導線穿于同一根梅花管時，導線截面積（包括外護層）的總和，不應超過管內徑截面積的60%。。

    梅花管在每隔70-100米處會有1個人井，人井內穿線要求：

1、線纜平直，隔50CM捆扎一次，捆扎整齊成捆。

2、每隔3個人井，必須預留3-5米線纜。

3、線纜井在過路的最近的人井，必須預留15米線纜，保證線纜被破壞仍有冗余，線纜盤扎整齊，盤扎直徑為1米。

4、人井內的光纜接續時，必須使用光包保護，電源接頭時，必須做好防水處理，接頭和盤留處應固定在側墻。

5、井內的線纜，必須掛牌標識，標識牌為牢固耐腐蝕的材料，寫清楚線纜的種類及線纜走向。

槽式橋架在垂直安裝過程中，線纜必須綁扎固定處理，光纜、信號線纜、電力線纜分類捆扎，避免干擾。捆扎距離不宜大于1.5米。

3直埋敷設的有關要求

直埋敷設用于鎧裝電纜直接埋設于地下的一種布線方式。

1）鎧裝電纜鋪設前，必須將溝內雜物清除，保證溝底是沙子或細土。

2）電纜在溝內敷設應有適量的蛇型彎，電纜的兩端、中間接頭、電纜井內、過管處、垂直位差處均應留有適當的余度。

3）隱蔽工程驗收合格，電纜上下分別鋪蓋10cm砂子或細土，然后用磚或電纜蓋板將電纜蓋好，覆蓋寬度應超過電纜兩側5cm。使用電纜蓋板時，蓋板應指向受電方向。

4）電纜敷設完畢、應請建設單位、監理單位及施工單位的質量檢查部門共同進行隱蔽工程驗收。

5)電纜敷設前后必須進行絕緣搖測或耐壓試驗。

6)直埋電纜施工不宜過早，一般在其它室外工程基本完工后進行，防止其它地下工程施工時損傷電纜。如已提前將電纜敷設完，其它地下工程施工時，應加強巡視。

7)直埋電纜敷設完工序報驗后，應立即鋪砂、蓋板或磚及回填夯實，防止其它重物損傷電纜，或者電纜遭人破壞遺失。項目人員及時劃出土建部分竣工圖，標明電纜的實際走向方位坐標及敷設深度。

3室內沿電纜溝敷設的電纜施工完畢后應立即將溝蓋板蓋好。

4室內沿橋架或托盤敷設電纜、應該在靜電地板及空調系統等基本施工完畢后進行，防止其它專業施工時損傷電纜。
