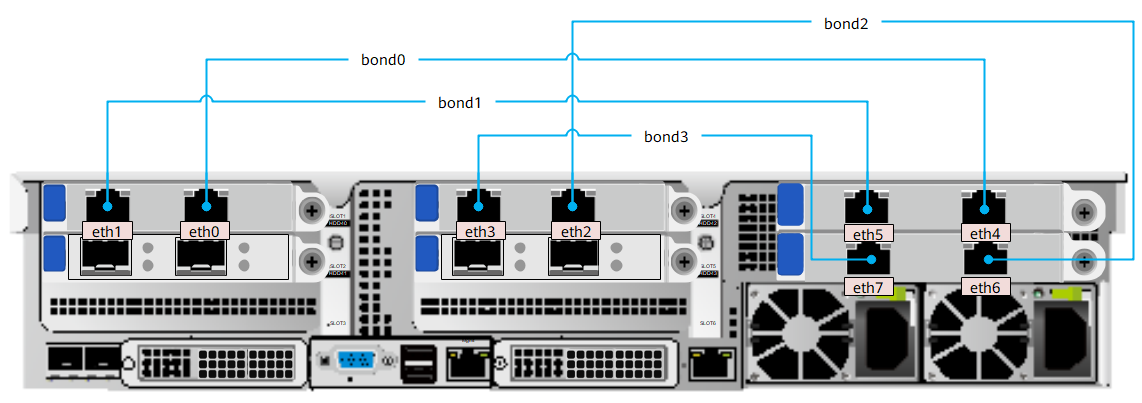

NCE物理機安裝場景下，服務器有8個物理網口，最多支持配置4個bond。下圖以2288X V5服務器（4*2 GE電口）為例說明bond的組成，操作系統安裝完成后服務器的網口會按照下圖所示的規格命名，后續會按照ethx的方式來標識服務器上的網口。

圖2 bond成員規格

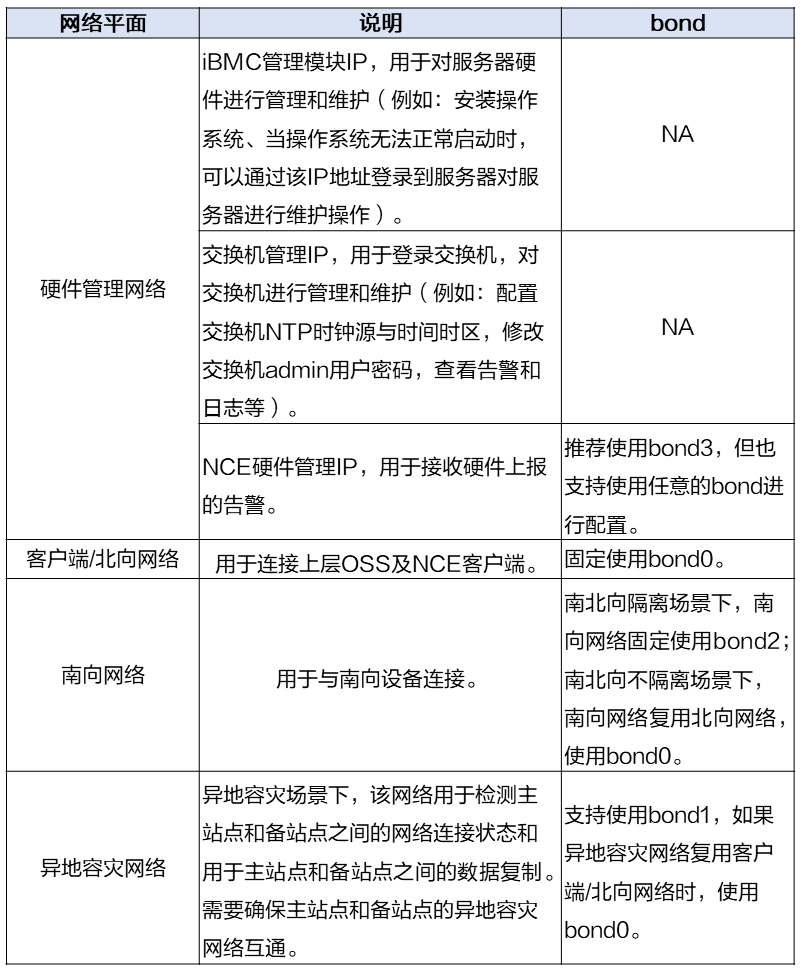

接下來我們了解一下NCE網絡平面和bond之間的對應關系：

NCE系統最多支持4類網絡平面，每一類網絡平面的作用如下表，每一類網絡平面使用一個bond配置IP地址。

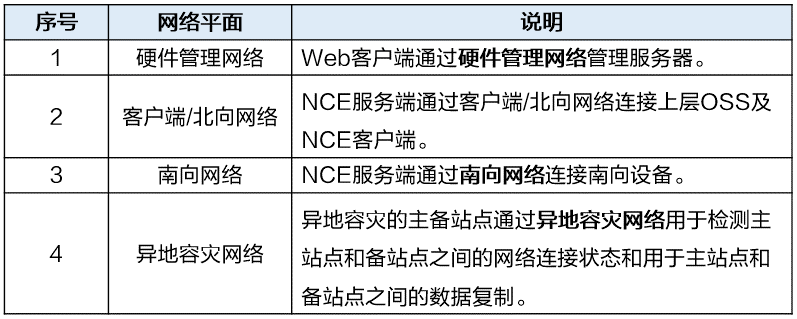

表2 網絡平面說明

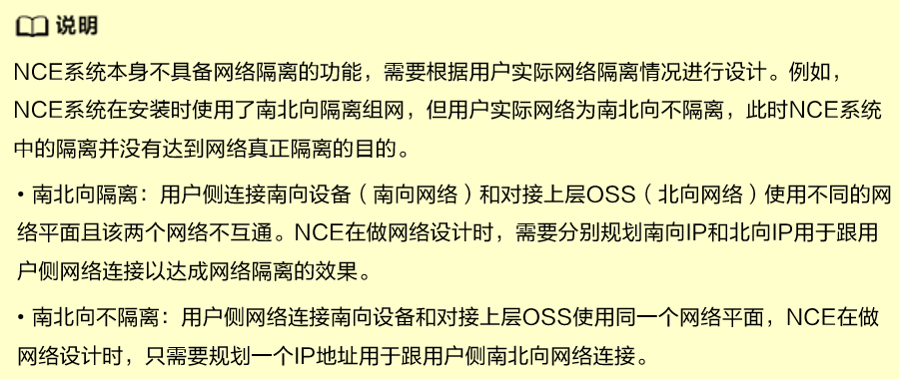

下面以2288X V5服務器（4*2 GE電口），搭配S5335交換機為例說明。網絡架構圖以分平面出線方式呈現。

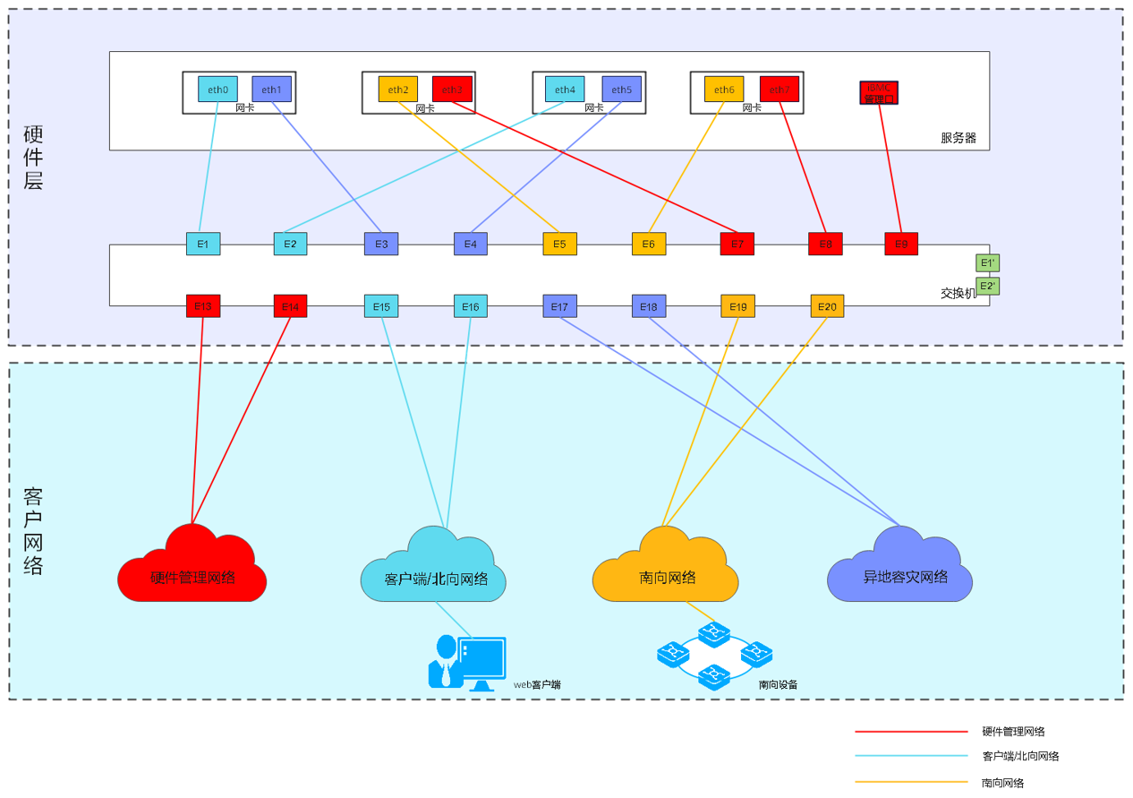

圖3 網絡架構圖

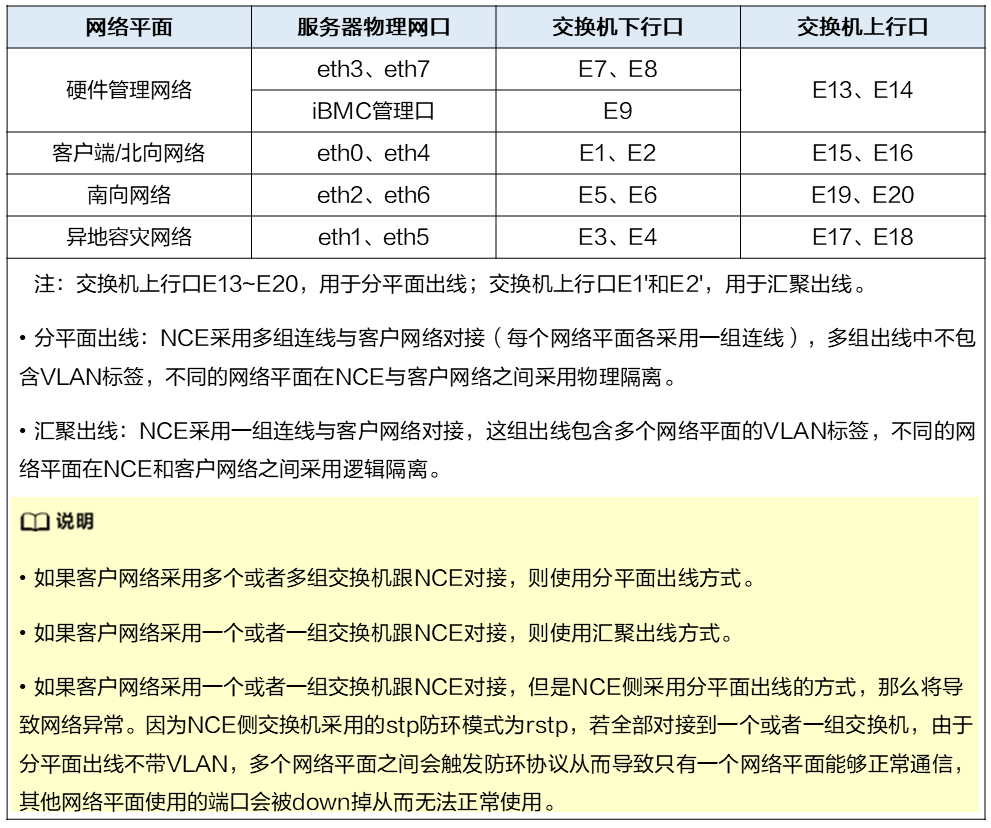

表3 網絡架構圖說明

參考下圖使用標準網線連接PC、服務器和交換機。根據分平面出線或匯聚出線方式，提前布線，預留對接客戶網絡的連線。下圖以2288X V5服務器（4*2 GE電口）和S5335交換機為例介紹硬件連線。

采用分平面出線方式，具體的線纜連接如下。

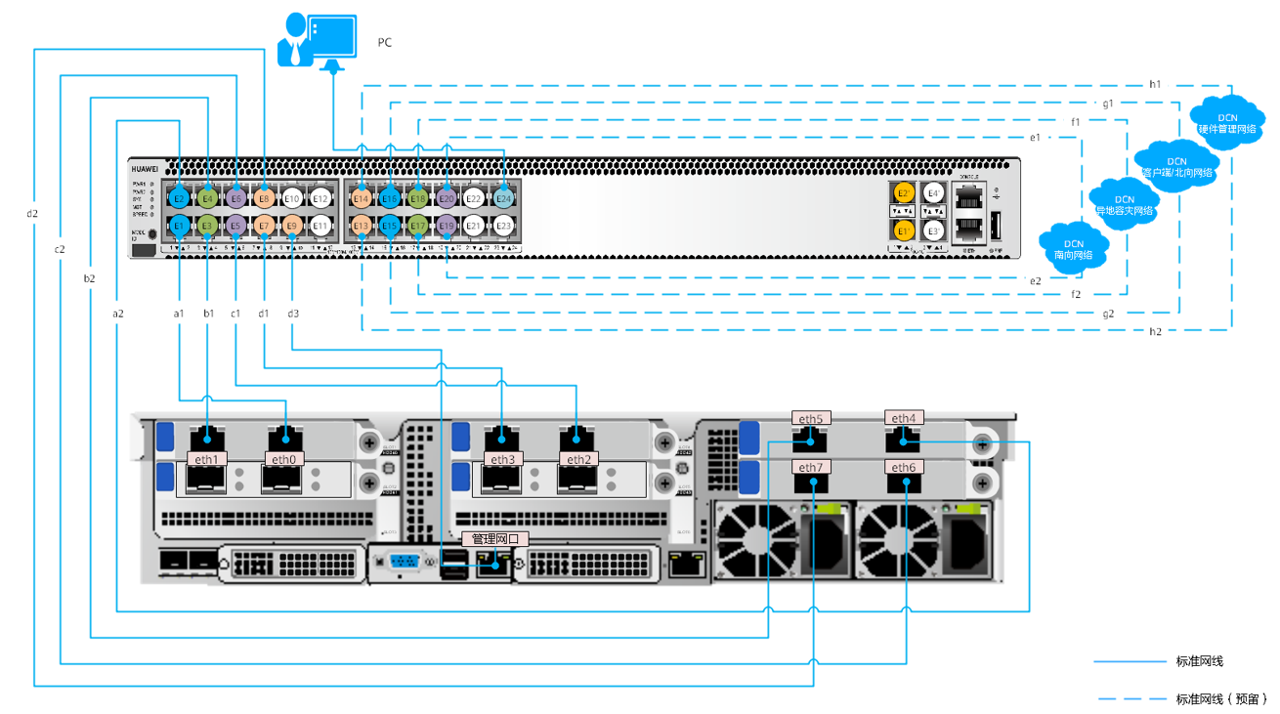

圖4  硬件連線（分平面）

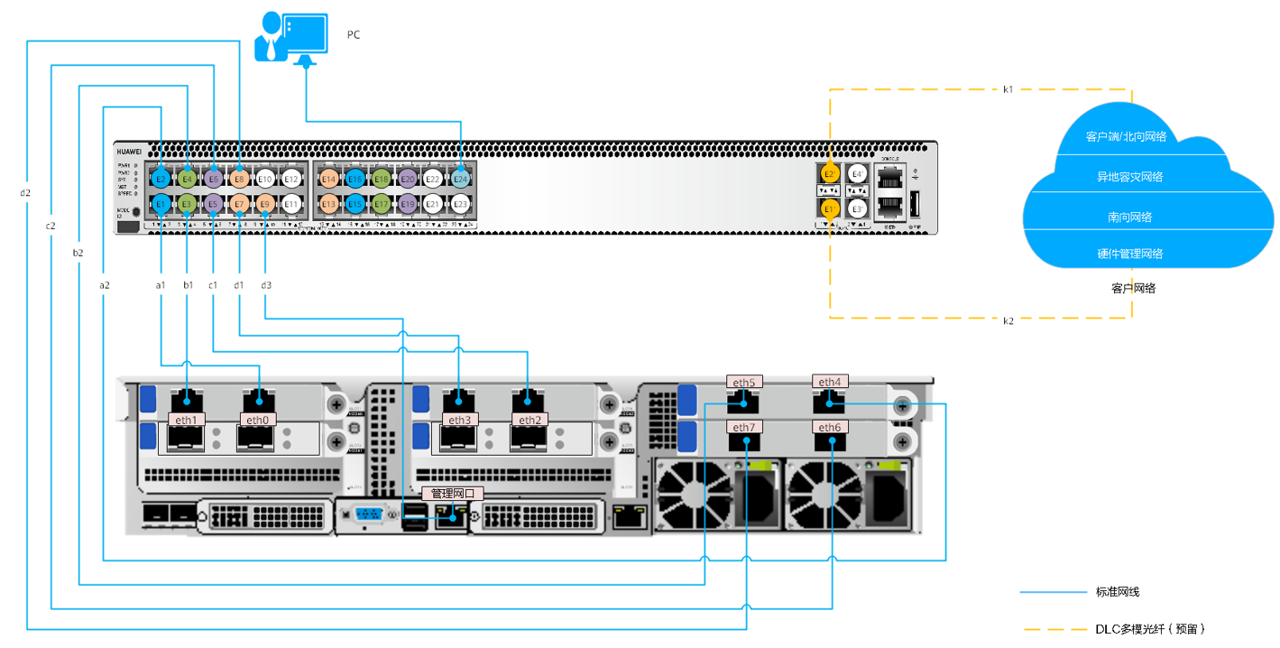

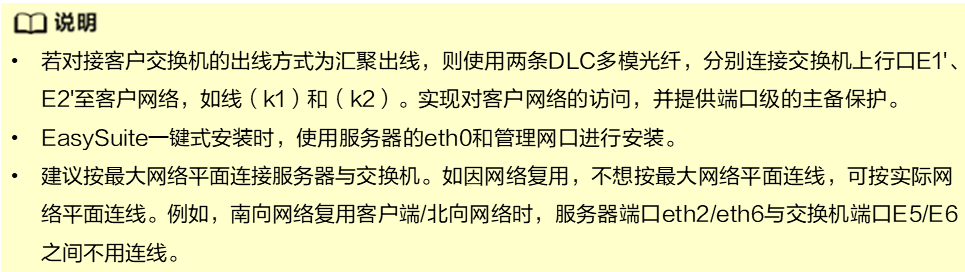

采用匯聚出線方式，具體的線纜連接如下。

圖5 硬件連線（匯聚）

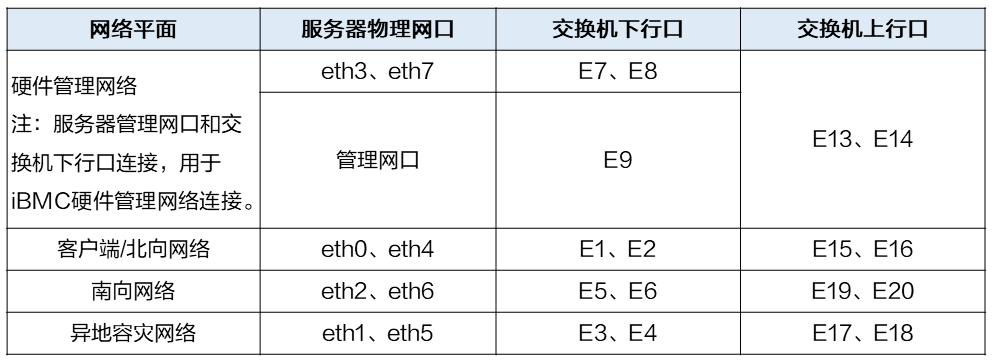

表4  服務器物理網口與交換機網口對應關系
