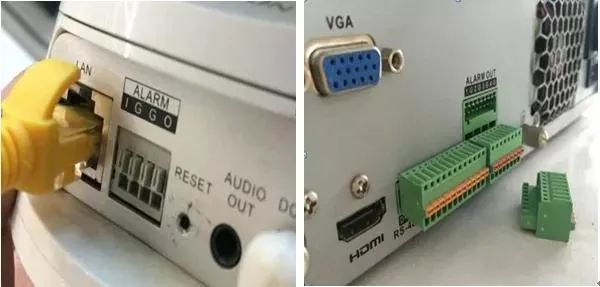

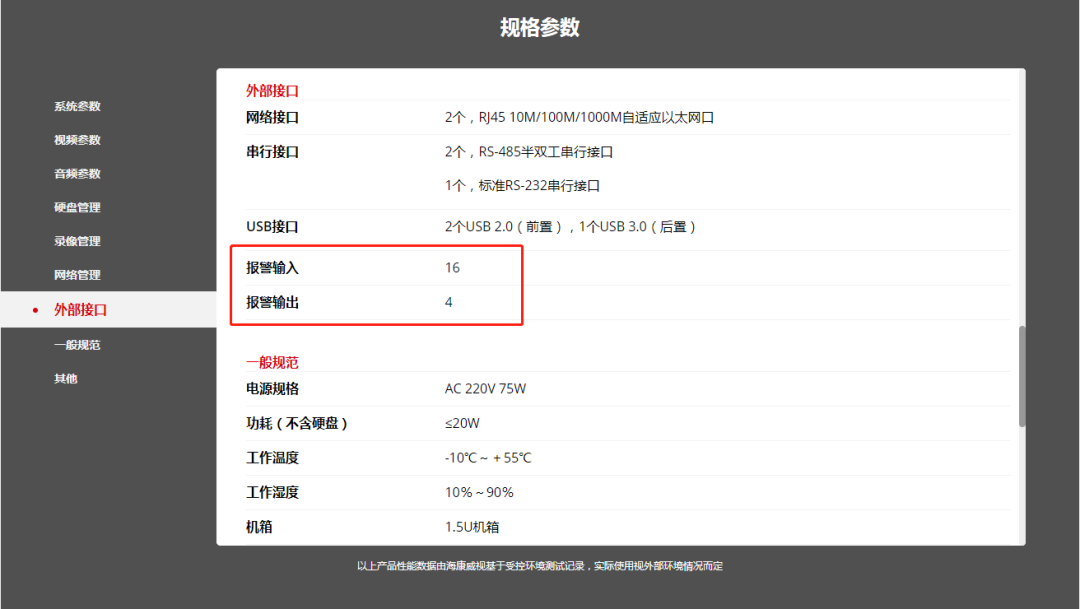

判斷錄像機是否有報警輸入輸出接口，可以從錄像機后面板接口來判斷

常見的報警輸入設備：紅外探測器（紅外對射），電子圍欄，門磁，煙感等。

報警輸入只需要接入一個開關量信號，所以不區分正負極，Alarm In和GND直接和報警輸入設備的接線連接即可。

（報警輸入設備是否需要供電，根據報警輸入設備本身確定）。

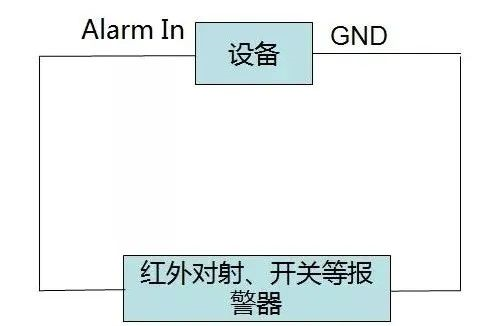

接線圖

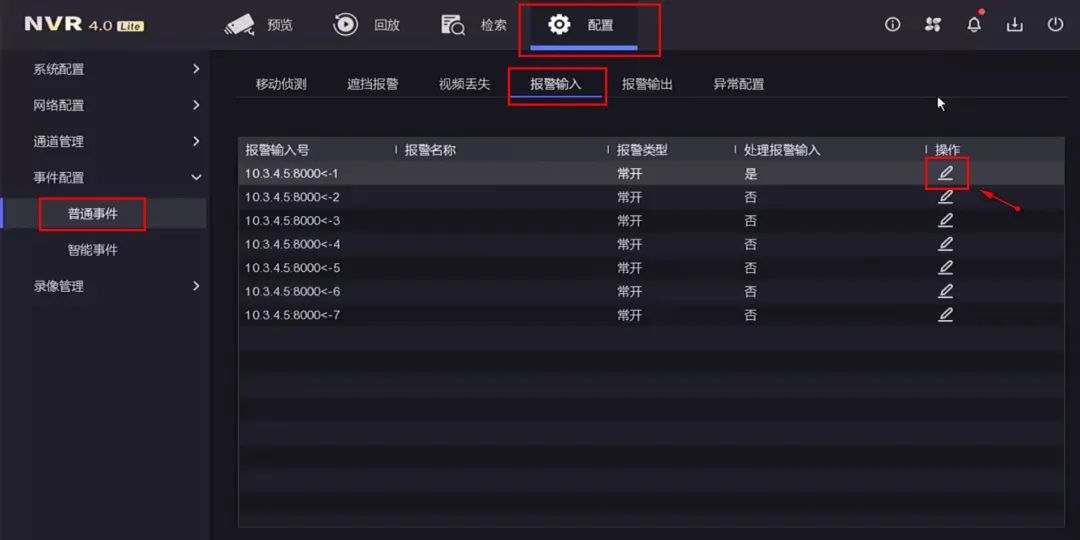

（如接了第一路報警輸入就選擇“IP＜-1”，IP對應的是通道的IP，選擇對應通道的攝像機進行聯動）

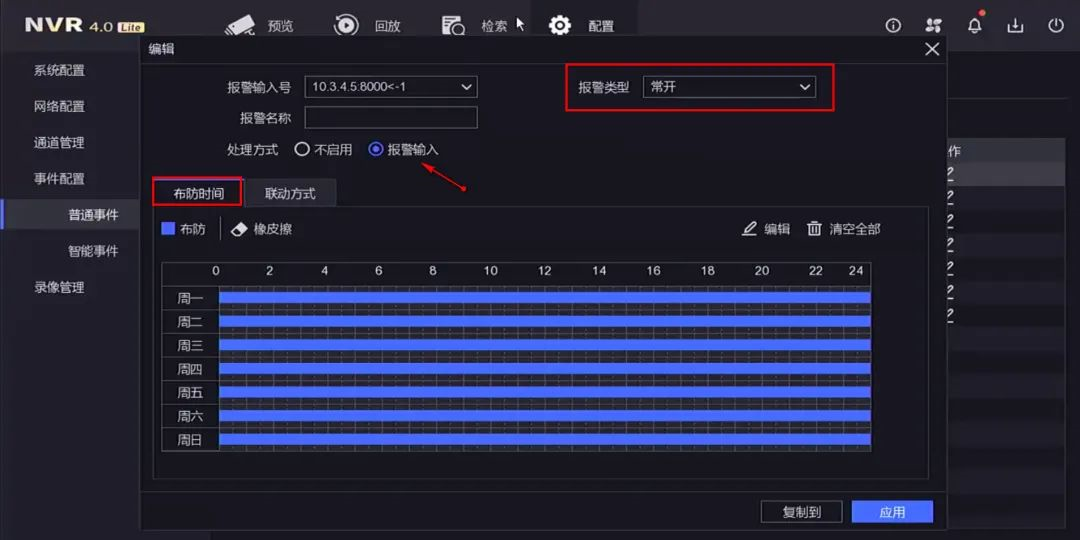

2.報警類型：根據報警輸入設備選中對應的報警類型，報警輸入是常開就選擇“常開”，處理方式選擇“報警輸入”。

3.布防時間：點擊“編輯”，根據需求設置布防時間。布防時間是聯動觸發的時間。（最多可設置8個時間段）

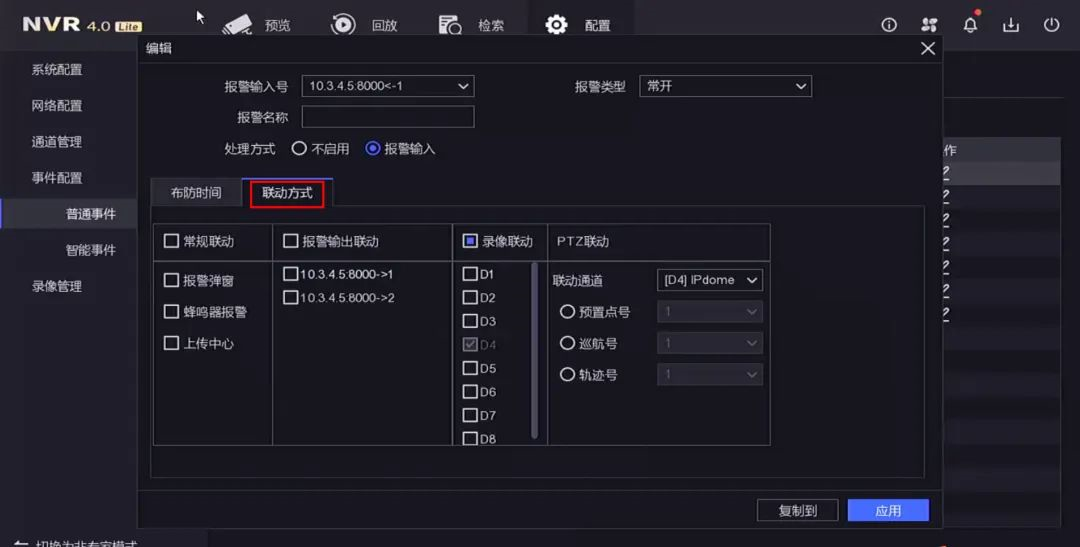

4.聯動方式：點擊“聯動方式”，可以設置報警輸入信號觸發時，需要聯動的方式：

報警彈窗：有報警輸入信號時，該通道的畫面會彈圖。

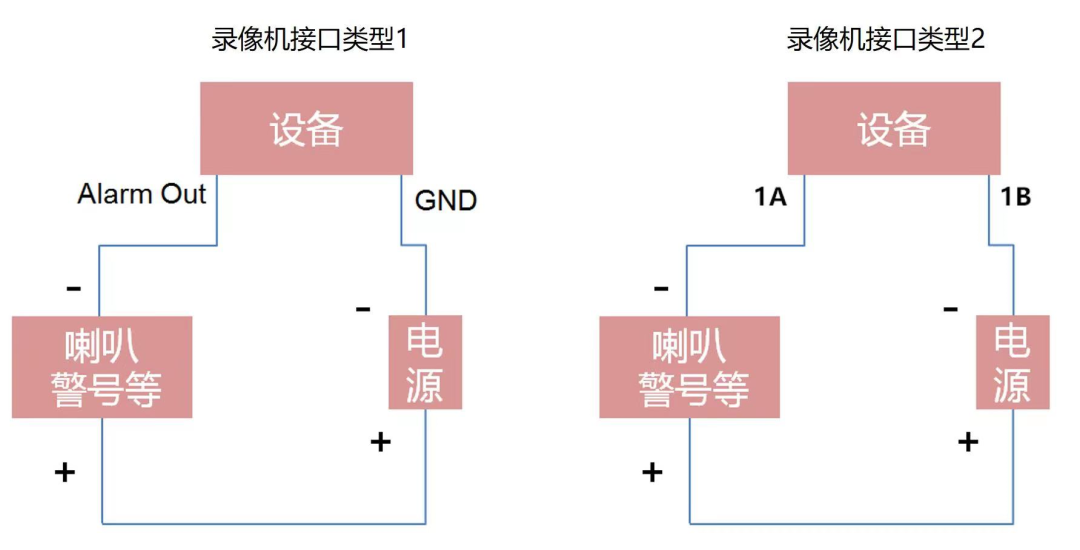

▌報警輸出設備直流供電

步驟一：錄像機上的“Alarm Out”（或1A）接口接報警輸出設備的“負極”。

步驟二：報警輸出設備的“正極”接電源的“正極”。

步驟三：電源的“負極”接設備的“GND”（或1B）接口。

注意：設備供電必須在DC12V 1A以內。

▌報警輸出設備交流供電

必須先拔掉主板上的跳線帽

分別為JPA1、 JPA2、 JPA3、 JPA4，出廠是默認短接

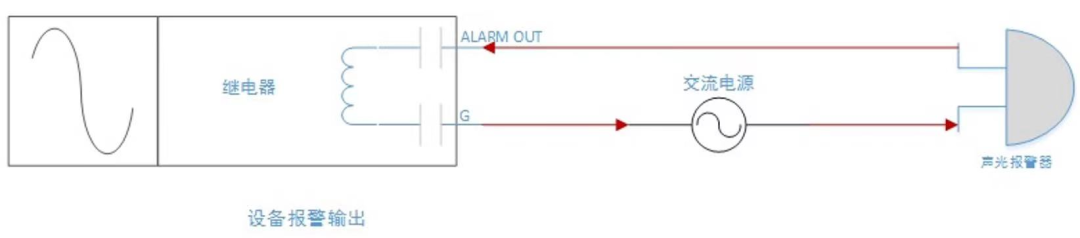

? 外接低壓交流負載（AC60V 1A以內）：

接線圖

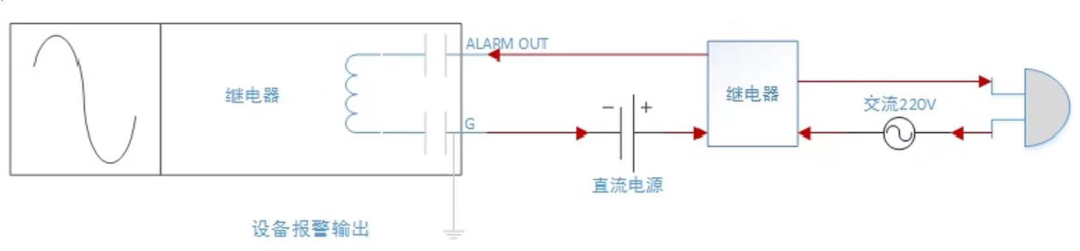

? 外接電路需要驅動高于直流1A@12V DC或交流1A@60V AC負載：

接線圖

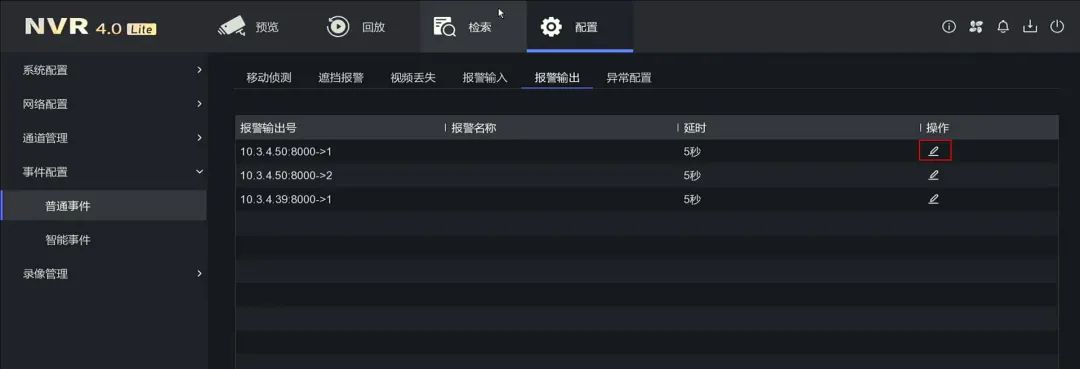

進入配置-事件配置-普通事件-報警輸出界面

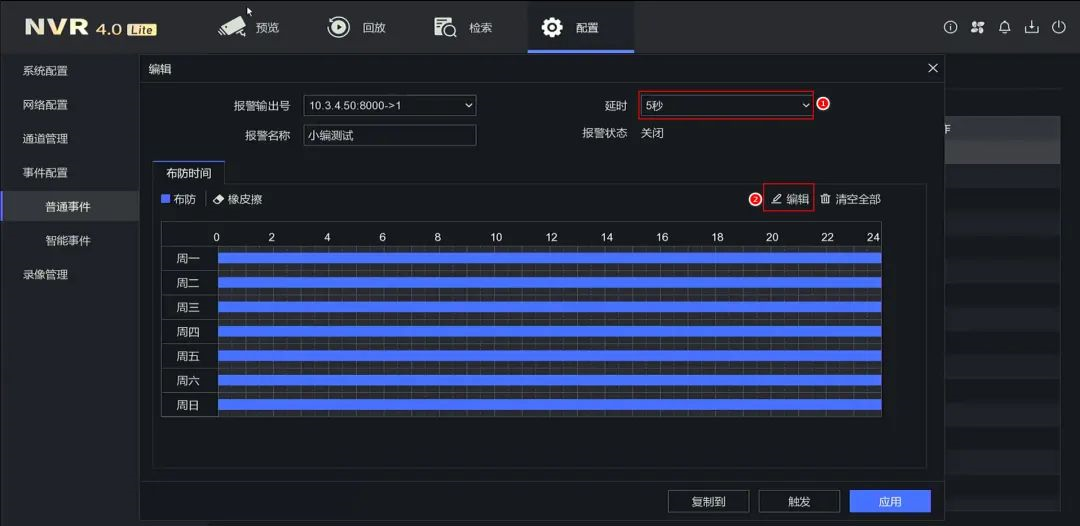

報警輸出配置界面

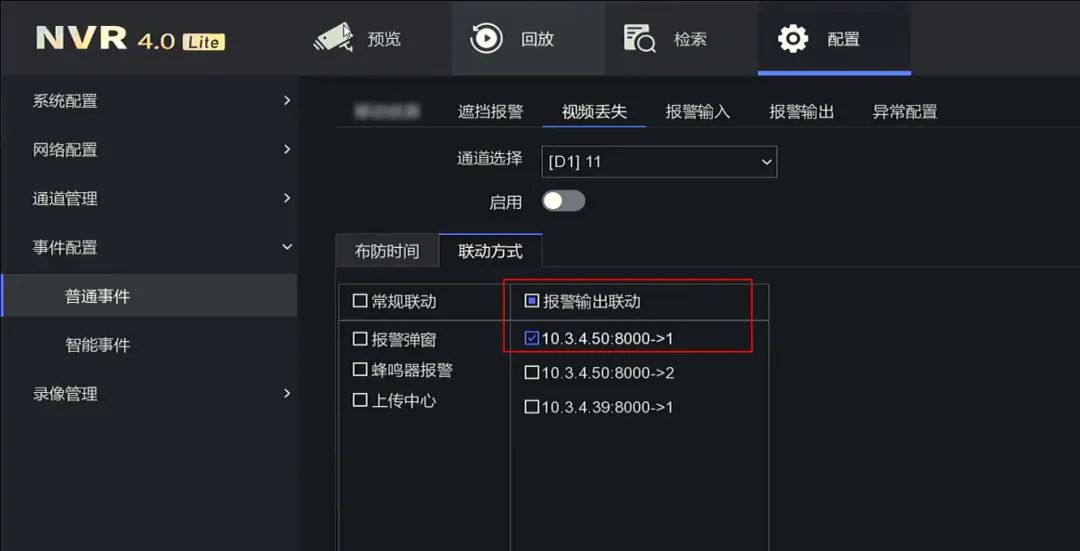

配置-事件配置-普通事件-設置事件聯動錄像機報警輸出
