三、網絡布線施工技術標準

3.1、布線操作注意事項：

? 線纜兩端需用標簽做永久性標識（不易擦除的標識，不建設使用油性筆），用透明膠將紙質標簽纏繞在線纜兩端。敷設時，不易大力拉扯線纜，以免劃傷線皮。

3.2、信息點面板標簽標準：

面板標簽一律用標簽機打成白色或黃色，字體選用微軟雅黑加粗。

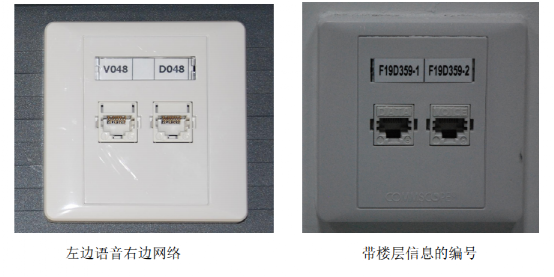

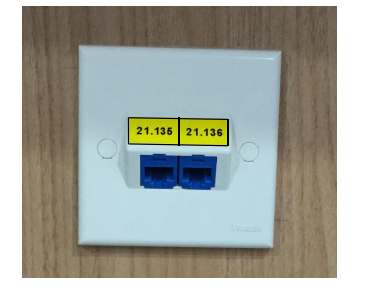

如圖：電腦和電話分別為 D 和 V 開頭，或者編號前加上樓層信息（雙孔面板標簽標識之間需要用線隔開），標簽粘貼好后需將面板自帶透明蓋板覆蓋在標簽上：

特別像下面這種沒有標簽框的面板，面板標簽需要打印邊框，標簽要和插孔一一對應，不宜偏差太多：

3.3、配線架施工技術標準

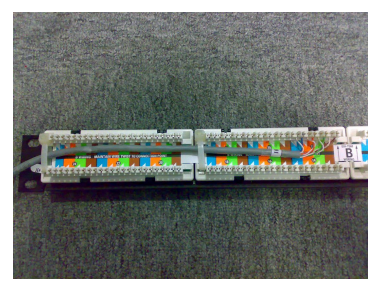

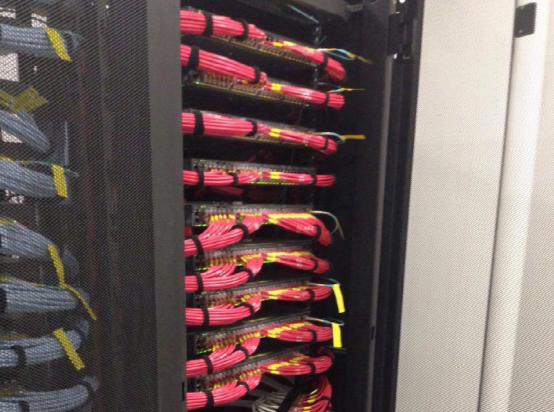

配線架線纜安裝注意事項：線纜需平直不得產生扭絞、打圈等現象。可以先用塑料扎帶固定，待機柜整理好之后，將塑料扎帶更換為魔術扎帶固定；面板模塊以及配線架端統 一采用EIA/TIA568B 這種標準方式打線；根據線纜標簽按循序壓制在配線架上；

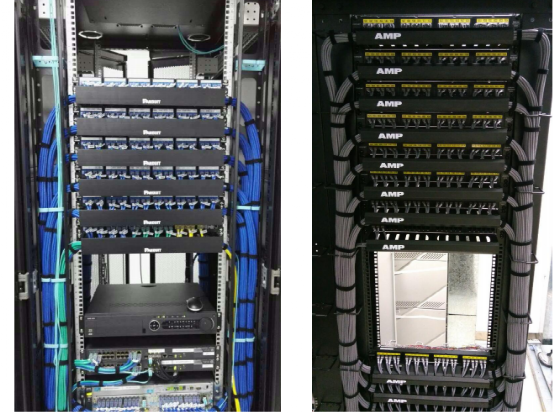

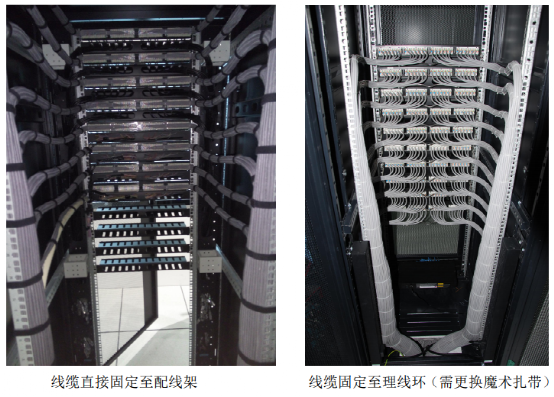

? 配線架理線可以采用兩種方式：

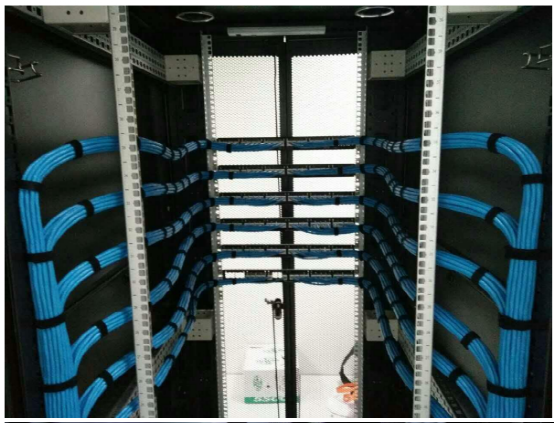

1) 線纜從配線架中間分別理線至配線架兩端，然后再固定在機柜內（沒

有理線環）；

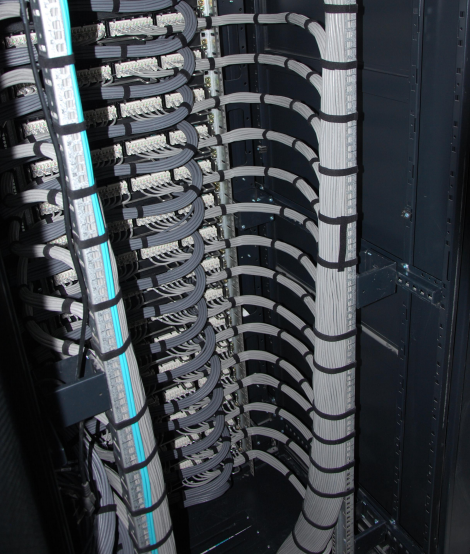

2) 線纜直接從配線架后理出，固定至理線環上：

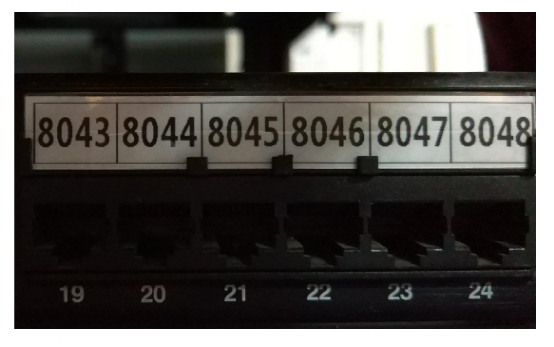

3.4、配線架標簽標準：

標簽顏色可選用白色以及黃色，字體選用微軟雅黑加粗，標簽編號要做到整體居中（上下左右都居中）每個編號需要用邊框隔開，每個編號要與端口對應，不宜偏移。

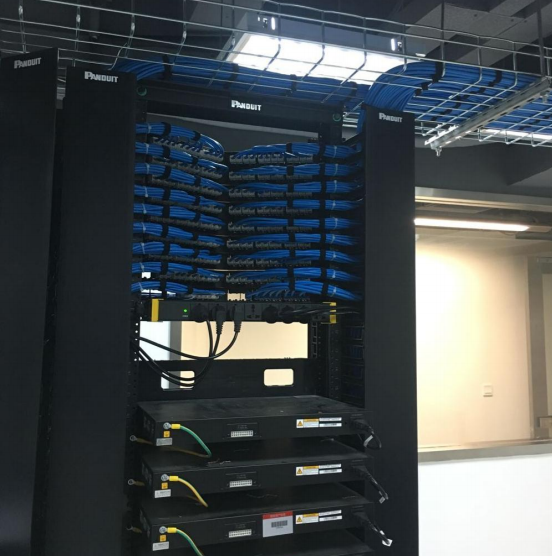

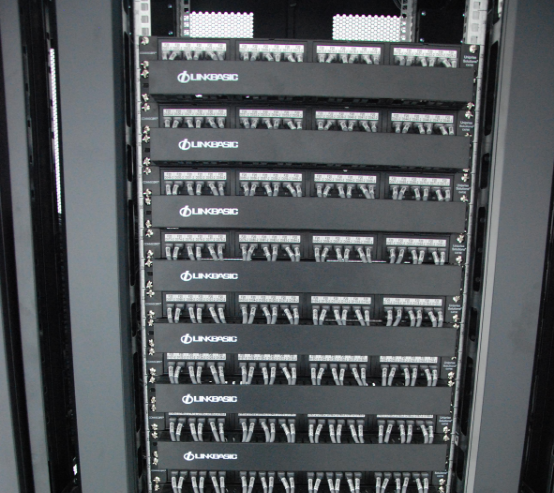

3.5、機柜施工技術標準：

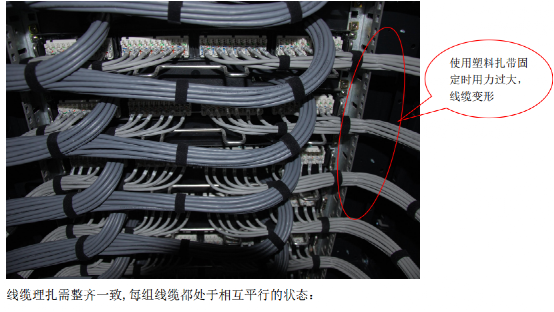

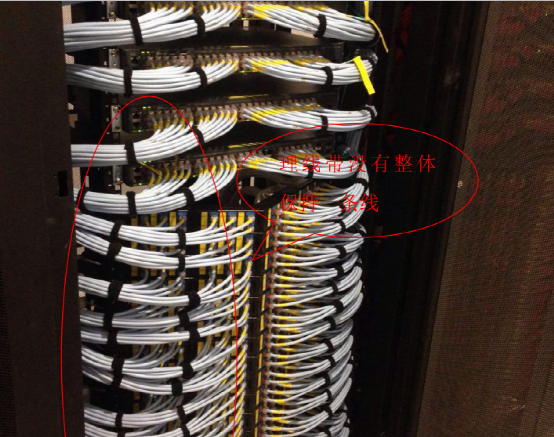

? 機房管理間線纜安裝注意事項：機柜上的線纜和跳線使用魔術扎帶扎固，線纜在用塑料扎帶固定時不宜固定過緊，線纜容易變形；

用扎帶固定后最后都需要更換為魔術扎帶

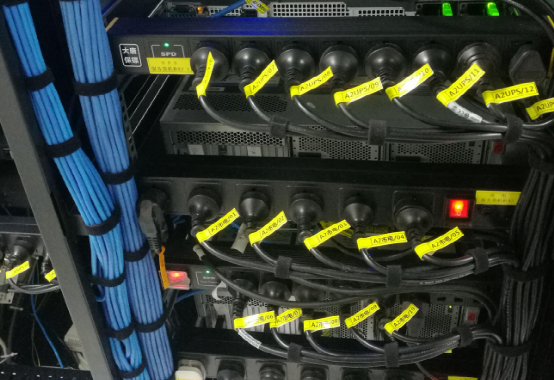

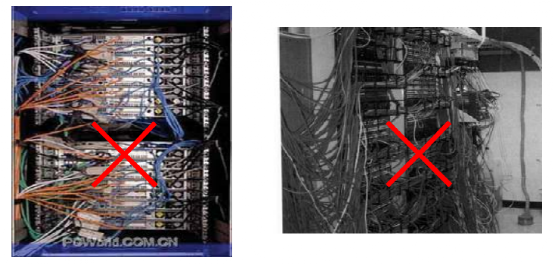

機柜配線架跳線及電源線需整潔有續：

3.6、跳線標簽標準：

? 跳線標簽可以選用兩種方式：第一種是纏繞在跳線表面標簽（采用 24 的標簽帶，一圈打印 2 個編號，繞跳線一周后上下顯示兩個編號，還需在標簽表面再纏一層透明膠帶，防止標簽脫落）；

? 第二種是小尾巴的方式（采用 12 的標簽帶，兩端打印編號，中間需留出足夠的空白，兩端貼好后編號不可以在線纜表面）；

? 標簽顏色同面板及配線架（白色、黃色）；字體選用微軟雅黑加粗；

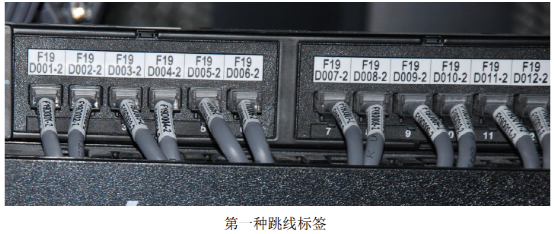

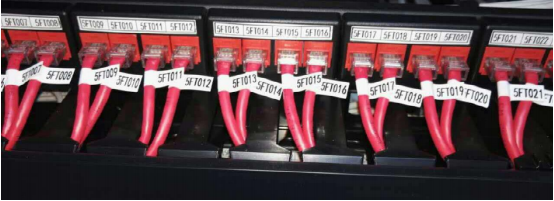

第一種跳線標簽

第二種跳線標簽（小尾巴）

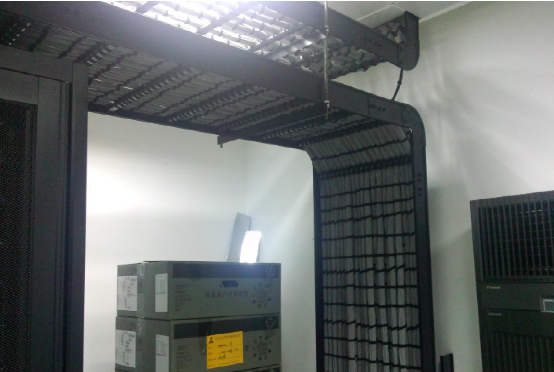

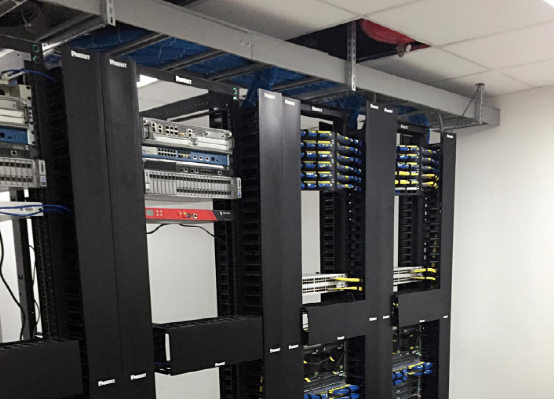

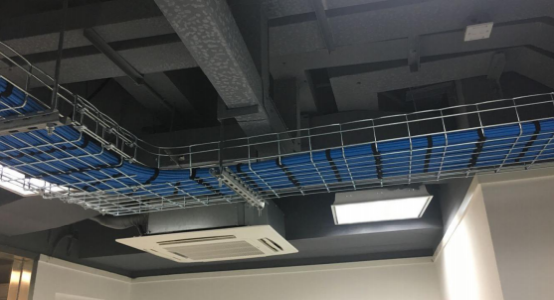

橋架上電纜使用扎帶扎固并且整潔排列

四、現場施工技術標準

4.1、施工現場布線施工注意事項

? 進入施工現場布線施工，首先要考慮到為公司節約材料，所布分線在留有適當余量的前提下，不要太長，在布放前線纜兩端應有標簽，標簽要端正、清晰和正確。

? 在綜合布線系統中網線與強電線纜要隔開至少 18CM，最好不要與強電線纜長距離并行，盡量少交叉，必要時使用屏蔽雙絞線。

? 布放的線纜應平直，不得產生扭絞、打圈等現象，不應受到外力擠壓和損傷。線的兩端必須粘貼打印標簽。布放完畢，橋架的線要鋪平，橋架蓋板要蓋好，滿足防水、防潮、防鼠害之要求。

? 如有開槽的應做到：（1）線路最短為原則；（2）不破壞原有強電原則。

? 地面 PVC 線管要求每間隔一米必須固定；地面 PVC 線槽要求間隔兩米必須固定；墻槽 PVC 管要求間隔一米必須固定。機柜里配架的線要分兩邊走，線纜一定要綁扎好，綁扎要整齊、美觀，地板下留有一米的余量。所有機柜標簽與面板標簽要一一對應，要有統一標識，方便配線、跳線。

4.2、項目案例一
