北京光纖熔接工程中跳纖如何規范施工_凱源恒潤北京監控安裝工程公司詳解！

一、跳纖是什么？

跳纖，顧名思義就是跳接光纖，把兩端的網絡設備連接起來，包含如下三個場景：
1、設備與設備之間的光纖跳接接。2、設備與光纖配線架的光纖跳接。3、光纖配線架與光纖配線架的光纖跳接。

    ODF（光纖配線架）

（光纖跳線）

光纖分類：1、根據光纖接口分類，常見的有如下幾種：① FC型光纖連接器：外部加強方式是采用金屬套，緊固方式為螺絲扣。一般在ODF側采用(配線架上用的最多)。② SC型光纖連接器：連接GBIC光模塊的連接器，它的外殼呈矩形，緊固方式是采用插拔銷閂式，不須旋轉。(路由器交換機上用的最多)。③ ST型光纖連接器：常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。(對于10Base-F連接來說，連接器通常是ST類型。常用于光纖配線架)。④ LC型光纖連接器：連接SFP模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。(路由器常用)。

SC-LC（原本要配LC-LC，圖片放錯了）

SC-LC

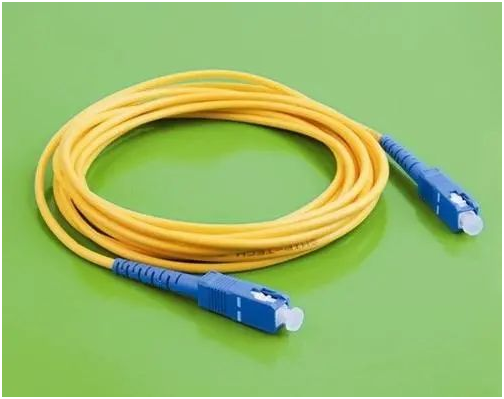

      SC-SC

2、根據光纖跳線長度，常見有如下：
     有1.5 m、2 m、3 m、5 m、10 m、15 m、20 m等，也可以定制。
3、根據光纖用途：     LC接口常用于設備之間；     FC接口常用于ODF連接遠端纖芯；     SC接口常用于ODF和設備。

二、跳纖的布放原則

現在的設備的接口都是高密度，必然會有很多跳纖，這么多跳纖如果布放初期不遵循一些原則，日后必然又成了蜘蛛網了，增加后續的運維難度；所以，跳纖時，建議滿足如下原則：

1、跳纖操作必須滿足ODF架內、光交、綜合箱內整齊、布線美觀、便于操作、少占空間的原則。

2、跳纖長度必須掌握在500mm 余長范圍內。

3、長度不足的跳纖不得使用，不允許使用法蘭盤連接兩段跳纖。

4）各跳纖應確保各處曲率半徑大于400mm。

5、跳纖時，先將光纖的一端接入設備端口，另一端從布線槽內走纖，拉出盤纖架將多余的光纖繞纏成圓圈狀，布放在盤纖架上，并用光纖綁扎帶纏好后推入盤纖架，再將另一端接入設備或ODF架。

6、走纖一般性的要求：①對于上走線的光纖，應在ODF架外側下線，選擇余纖量最適合的盤纖柱，并在ODF架內側向上走纖，水平走于ODM下沿，垂直上至對應的端子。②一根跳纖只允許在ODF架內一次上走（沿ODF架外側）、一次上走（沿ODF架內側），走一個盤纖柱，嚴禁在多個盤纖柱間纏繞、交叉、懸掛，即每個盤纖柱上沿不得有纖纏繞。③現場具體情況，應在適應初對跳纖進行整理后綁扎規定。④所有跳纖必須在ODF架內布放，嚴禁架外布放、飛線等現象的發生。⑤對應急使用的超長跳纖應當按照規則掛在里纖盤上，不得對以后跳纖造成影響。
7、盤纖時，同一根光纖嚴禁在多個盤纖架間交叉纏繞。8、跨機柜的光纖，在跨越機柜時要使用套管將光纖保護起來，避免光纖被其他線纜擠壓，有配線架的要在配線架內布放。

9、光纖連接時不得出現拉的太緊、接頭處是直角的情況。10、所有光纖必須在布線槽內布放，嚴禁架外布放或飛線。11、長度不足的光纖不得使用，不允許使用光纖適配器連接兩段光纖，避免增加光纖的衰耗。12、插入光纖時，應清潔光纖端面（光纖連接器）。禁止手直接觸摸光纖端面或讓光纖端面碰到生產環境物體。13、在連接光纖時，應將光纖連接器垂直插入光接口，避免傾斜插入。應將整個光纖連接器插入到位。常用的SC和LC連接器會聽到“啪”聲標識連接到位。
14. 嚴禁用力拉光纖，容易造成光纖和連接頭的開裂。
15. 嚴禁扭絞光纖線，避免出現可能的造成光纖線扭絞的情況，應順著光纖自然松弛狀態進行盤纖。

三、跳纖都有些哪些流程？

了解了跳纖的概念和布放原則，接下來就該著手布放光纖了，布放光纖包括六個步驟：

1、準備工作按照業務需求，準備工具、材料和盤面信息。

·         工具準備：記號筆、管套、標簽紙、油性筆、記事本、鉗子、電膠布。

·         材料準備：光纖、光模塊、光纖綁扎帶（尼龍粘扣帶）、相應材料的數量、類型或長度按需求而定。

·         盤面準備：了解機房、設備、ODF的位置等相關信息，并進行記錄。

·         準備多種顏色扎帶，可以區分不同用途的跳纖。

、

2. 選擇光纖依據接口類型和長度，選擇合適的光纖。

·         根據接口、分光器、分纖盒上的法蘭頭選用相對應的光纖。

·         選擇光纖的長度，推薦光纖長度的余量控制在50 cm以內。

3. 布放光纖根據跳纖原則布放光纖。

1.    確認接口、分光器或分纖盒的位置。

2.    摘掉光纖連接器的光纖帽。

3.    將光纖一端的連接器插入相應的設備接口位置。

4.    將光纖沿走線區布放至相應設備處。

5.    將光纖另一端的連接器插入相應的設備接口位置。

4. 粘貼標簽為了便于設備維護，應在每條光纖兩端距離連接頭1 cm~2 cm處，各粘貼一張標簽。

·         所有的光纖標簽必須用機打標簽，不允許手寫。

·         對于同時布放多根光纖的情況，先用記號筆對光纖進行標識以免混淆，等布放完成后再粘貼光纖標簽。

·         光纖兩端都需要粘貼標簽。

·         粘貼后的標簽朝向統一。對于垂直線纜，標簽頭部一般朝左。對于水平線纜，標簽頭部一般朝下。

5、捆扎光纖使用光纖綁扎帶按照一定間距對光纖進行綁扎。

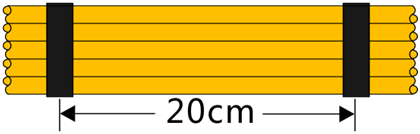

·         光纖綁扎成束時，光纖綁扎帶間距應為20 cm。

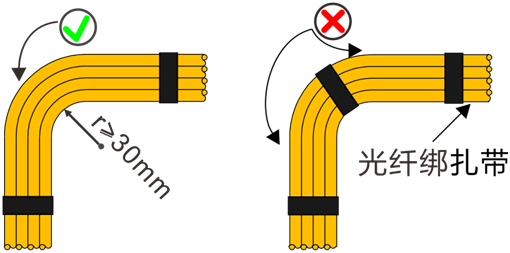

·         綁扎成束的光纖轉彎時，光纖綁扎帶應扎在轉角兩側，以避免光纖轉彎處用力過大造成斷芯。2 mm的光纖彎曲半徑不能小于30 mm，3 mm的光纖彎曲半徑不能小于40 mm。

·         光纖綁扎帶和光纖的接觸面為毛面，綁扎帶的鉤面不與光纖接觸。

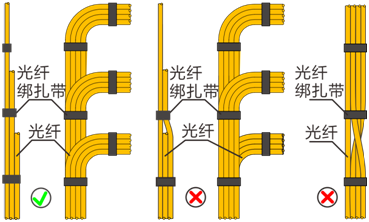

·         綁扎光纖前應先將光纖理順。光纖綁扎帶綁扎光纖時應松緊適宜，不要綁扎過緊。布放時盡量避免光纖交錯。

6、收尾工作跳纖工作完成后，需要進行掃尾工作：

·         工具整理：將安裝用到的工具擺放到指定位置。

·         余料回收：將工程余料回收。

·         清理雜物：將安裝產生的垃圾清掃干凈，保證環境整潔。

·         完成安裝報告：將站點安裝報告轉交給相關負責人。如果站點處于正常工作中，告知操作維護人員跳纖已經完成。

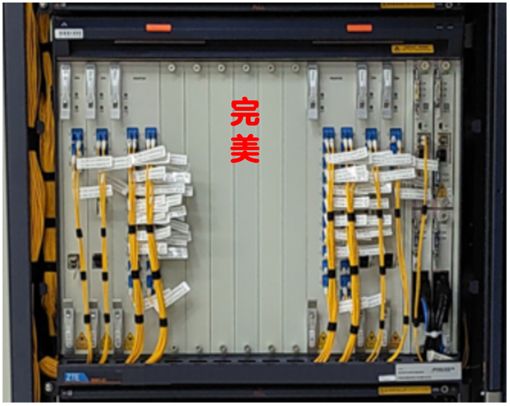

規范的跳纖，既使得線纜美觀整齊，又利于日后的工程運維，既方便查找光纖，也便于故障定位，是一勞永逸的事。
