發布日期：2022-08-29 / 點擊次數：1220
凱源恒潤北京監控安裝公司提供常見的音響設備連接線解析（一）！
一，常見的音響設備連接線
1
話筒到調音臺：-----平衡 方式的音頻連接線：卡儂公母線。
2
電腦到調音臺：--------非平衡 立體聲方式的音頻連接線：小三芯到二頭大二芯。
3
樂器到DI盒--------非平衡 方式的音頻連接線：二頭大二芯。
4
調音臺到周邊設備，至功放：-----平衡 方式的音頻連接線：卡儂公母線。
5
功放到音箱：Neutrik（紐垂克）音箱插頭（Speakon）：音箱連接線
6
ins接口線：還有一個斷點插入口（INSERT），外接信號處理設備的輸出端口，如混響器，壓限器等使加工處理后的立體聲信號再通過這個端口返回到調音臺的混合總線（左聲道和右聲道同時輸出）或編組總線中輸出到左聲道或右聲道。

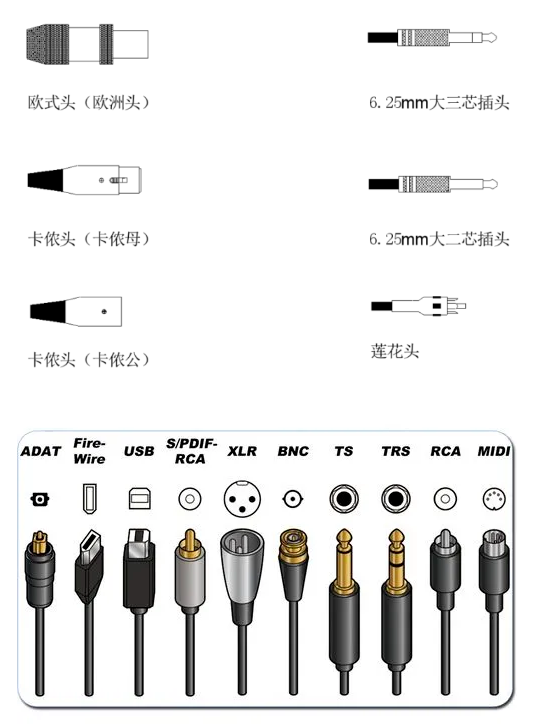

二，音響系統中常用插接件
常用音頻用插頭結構、用途圖解：

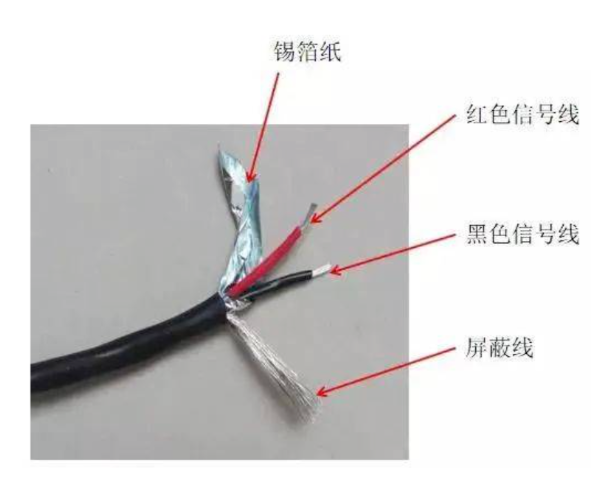

三，常用信號線(音頻信號線，音頻線，話筒線)
信號線用于傳遞小電壓（小幅度）的模擬音頻信號，因此線不需要特別粗（一般）
如果是話筒線，需要加粗表皮，內加防拉的棉線，防止線輕易被扯斷
音響設備系統常用的線材：音箱線
線的長度粗細
越長越細的線，阻抗越高，對音箱的頻響產生影響。
音箱線使用多股銅絲，原理如下：
交變電流通過導線時，電流在導線橫截面上的分布是不均勻的，導體表面的電流密度大于中心的密度，且交變電流的頻率越高，這種趨勢越明顯，該現象稱為趨膚效應(skin effiect)，趨膚效應也稱集膚效應。

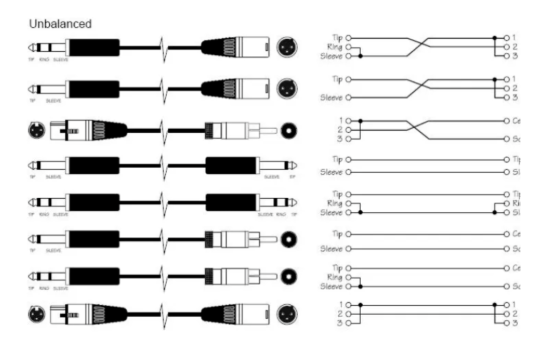

四，平衡連接與不平衡連接的區別
1.平衡式連接和信號傳輸
這種連接方式的特點是由于屏蔽層只負責屏蔽干擾而不負責信號傳輸，所以抗干擾的能力比這種連接方式的特點是由于屏蔽層只負責屏蔽干擾而不負責信號傳輸，所以抗干擾的能力比
較強，能夠?qū)崿F(xiàn)較遠距離傳輸。
目前，專業音響設備的內部電路信號接口基本上都是平衡式的接口，一般為卡農或者大三芯插座。對于專業音響設備之間的連接盡可能全部采用平衡式連接，以防止莫名其妙的信號干擾。
