北京監控系統工程中僅放了一根網線，怎么給非 POE 設備及進行供電？凱源恒潤北京監控安裝工程公司有的是方法！

發布日期：2025-04-03 / 點擊次數：573

北京監控系統工程中僅放了一根網線，怎么給非 POE 設備及進行供電？凱源恒潤北京監控安裝工程公司有的是方法！

在北京弱電工程監控系統工程中，經常會遇到以下情況：

• 已部署 POE 交換機，但末端設備不支持 POE

• 現場未布電源線，僅有一根超五類 / 六類網線

• 設備位置特殊（如天花板、戶外），拉線困難

傳統解決方案需要額外布電源線，不僅增加施工成本，還可能破壞裝修美觀。凱源恒潤北京監控安裝工程公司提供兩種高效方案，僅用一根網線實現供電 + 數據傳輸。

一、方案一：POE 分離器 + POE 注入器（標準方案）

1、 核心原理

通過 POE 注入器將電力疊加到網線上，POE 分離器在末端分離電信號和數據信號。

2、設備清單

3、接線步驟

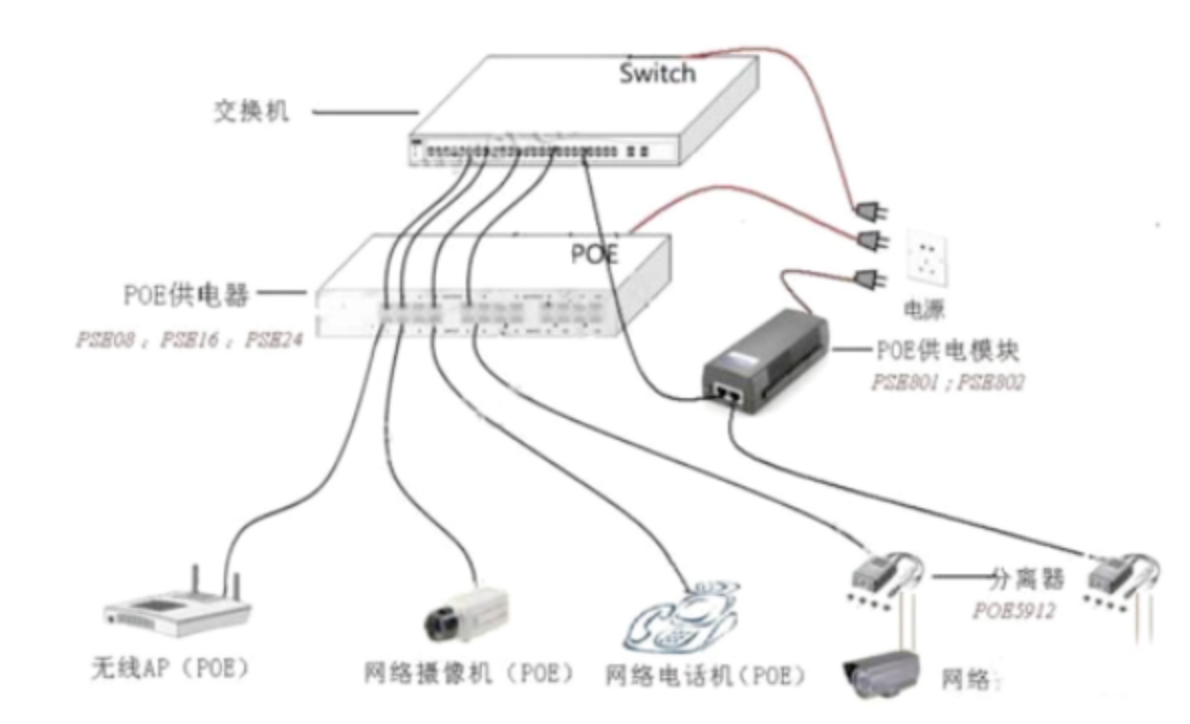

• 前端連接：POE 注入器輸入端接非 POE 交換機，輸出端接網線。

• 末端分離：網線另一端接 POE 分離器，分離器輸出端：

• 數據口：接設備網口
• 電源口：通過 DC 線接設備電源

4、 方案優勢

• 支持 IEEE 802.3af/at 標準
• 最大供電功率 30W，兼容多數設備
• 即插即用，無需配置

二、方案二：POE 合路器 + POE 供電器（經濟型方案）

1、 核心原理

利用百兆網閑置線芯（4/5/7/8 腳）傳輸電力，適用于不支持標準 POE 的設備。

2、 設備清單

3、接線步驟

• 交換機端：POE 合路器一端接非 POE 交換機，另一端接網線。

• 設備端：網線另一端接 POE 供電器，供電器輸出端：

• 數據口：接設備網口
• 電源口：通過 DC 線接設備電源

??： 注意事項

• 僅適用于百兆網絡環境
• 網線長度建議＜80 米
• 設備功耗需＜供電器額定功率

三、避坑指南

1. 設備兼容性測試

• 使用萬用表測量分離器 / 供電器輸出電壓
• 檢查設備電源適配器參數（電壓 / 電流）
• 推薦使用支持寬電壓輸入的設備（如 12V-24V）

2. 網線質量檢測

• 使用福祿克測線儀檢測線序
• 確保網線銅芯直徑≥0.5mm
• 避免使用劣質網線（如鐵芯網線）

3. 穩定性驗證

• 用功率計測試設備實際功耗
• 連續運行 72 小時觀察設備狀態
• 高溫環境需增加散熱措施

四、方案對比

五、部署建議

• 優先選擇方案一：適用于監控?cái)z像頭、無線 AP 等固定設備
• 方案二作為補充：適合臨時會議終端、智能家居設備等

通過 POE 擴展技術，單根網線即可實現非 POE 設備供電，顯著降低施工復雜度。建議在方案實施前進行完整的兼容性測試，確保系統穩定運行。
