北京弱電系統工程師有哪些必備技能？凱源恒潤北京監控安裝工程公司認為系統拓撲圖必居其一！

看懂弱電系統拓撲，能幫助弱電新人快速的理解系統原理，很多時候，開始實施弱電項目的時候，我們會先要看項目方案書，然后找到系統架構圖或者是系統拓撲圖，看懂了系統拓撲圖，我們也就大概知道了這個弱電項目中有多少個子系統組成以及系統的大概組成。下面將介紹弱電常用的各個子系統。

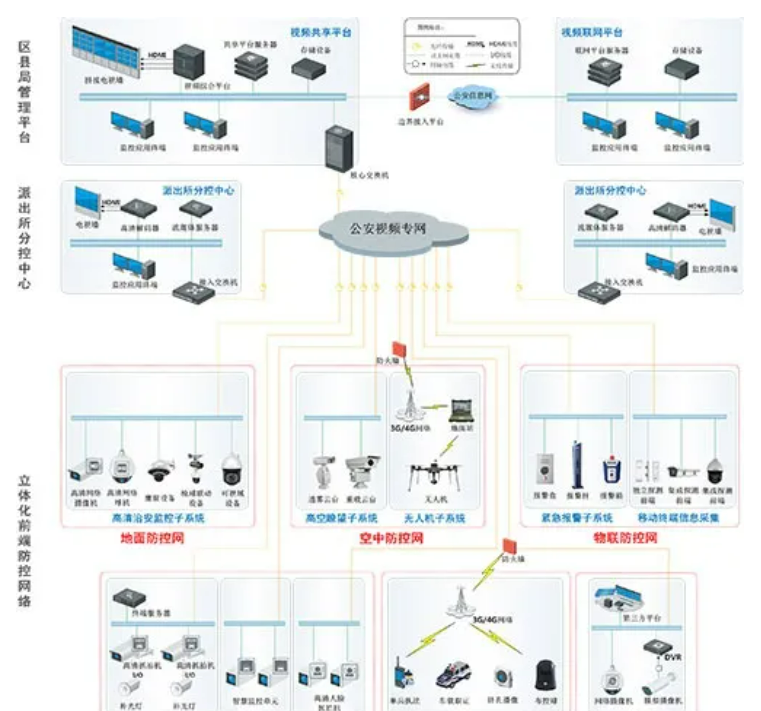

1、視頻監控系統

視頻監控系統是智能化弱電常見的子系統，也是占比最大的一個子系統。視頻監控系統主要是由前端攝像頭，傳輸設備，存儲設備、控制鍵盤、矩陣、大屏、控制電腦等幾部分組成。

從系統拓撲圖可以先確定前端選用的是什么型號攝像頭，比如球機，槍機，還是半球。

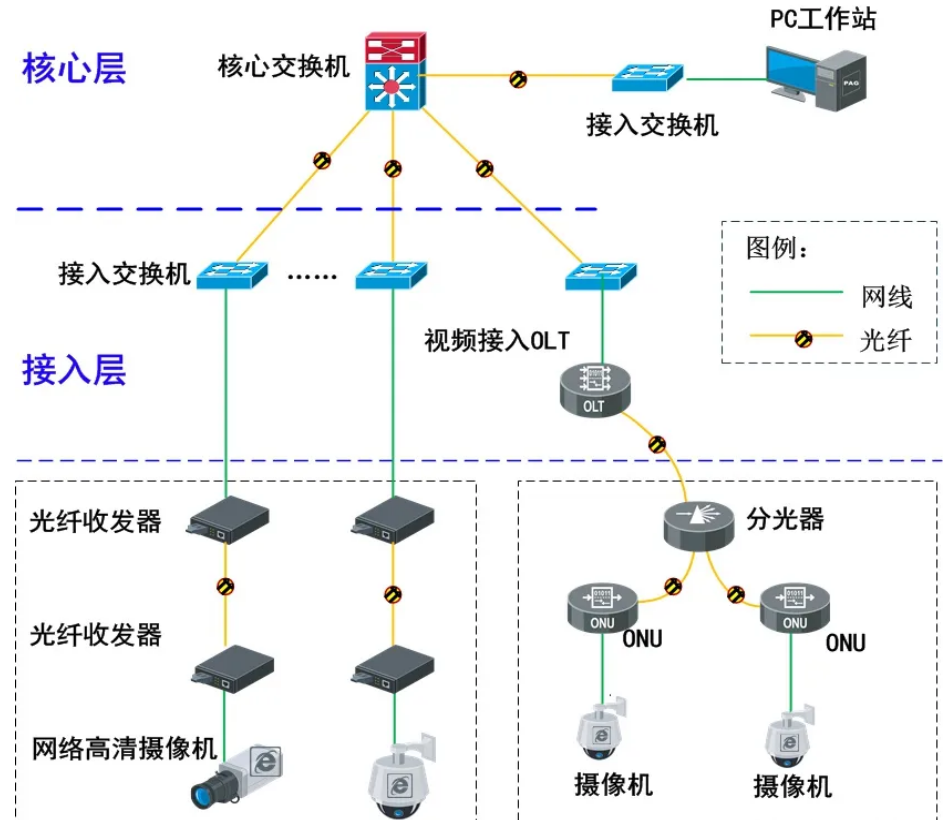

接著看傳輸設備，怎么把數據傳輸過來的，是交換機還是光纖收發器。

在看機房的存儲，是磁盤陣列還是NVR，最后看指揮中心大屏圖像是怎么上墻的，是解碼器還是矩陣，NVR，提取這些信息后，就大概能知道整個視頻監控系統的情況。

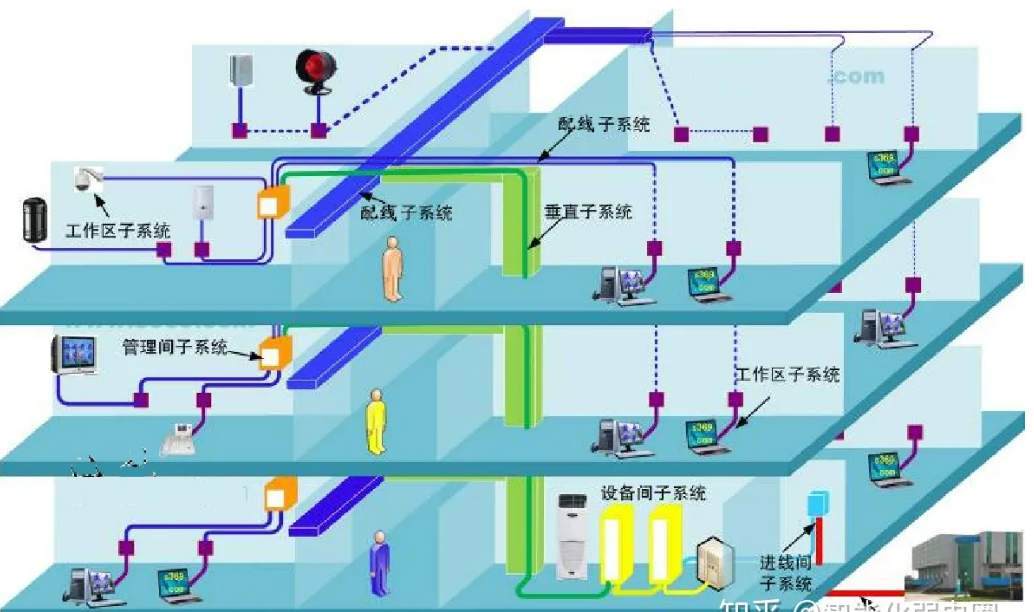

2、綜合布線系統

綜合布線系統分為6大子系統分別是：工作區子系統、水平子系統、管理間子系統、垂直子系統、設備間子系統、樓宇建筑群子系統。

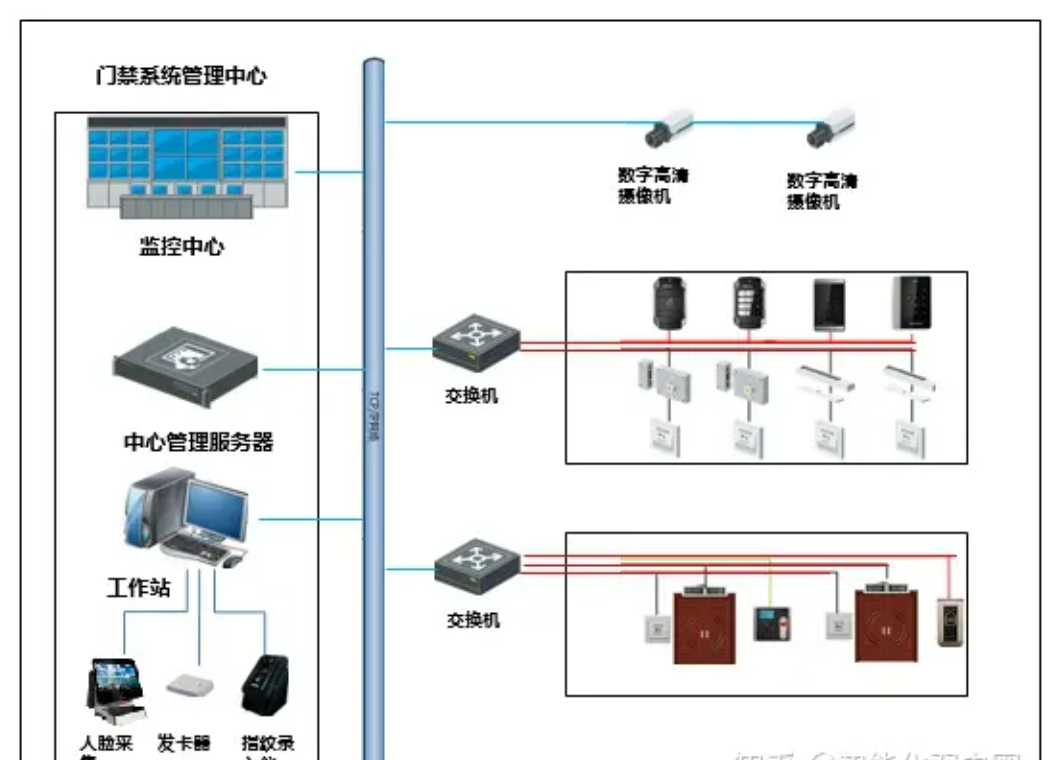

3、門禁系統

門禁系統，主要包括門禁控制器、讀卡器、鎖、開門按鈕、管理軟件。現在很多小區、園區、校園等禁止外人進入的區域，都會使用門禁系統。

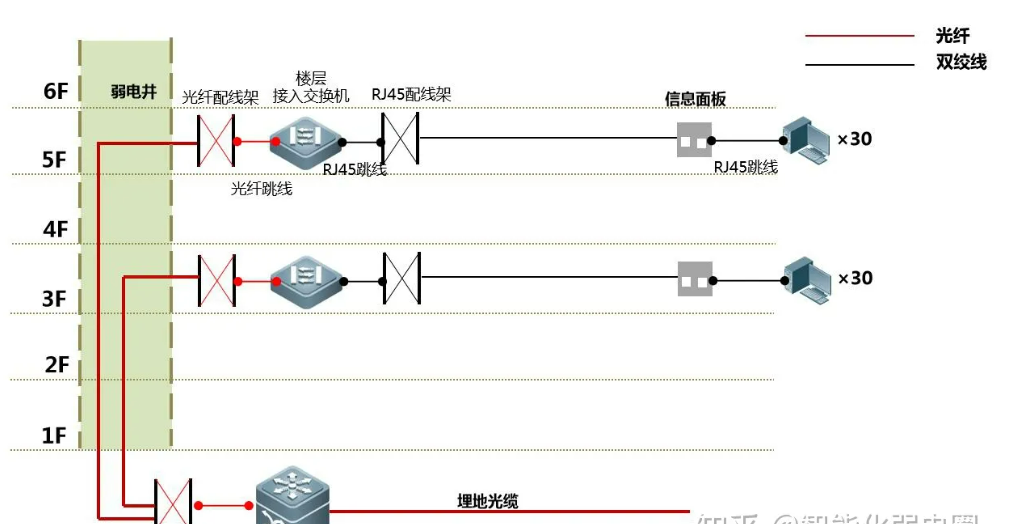

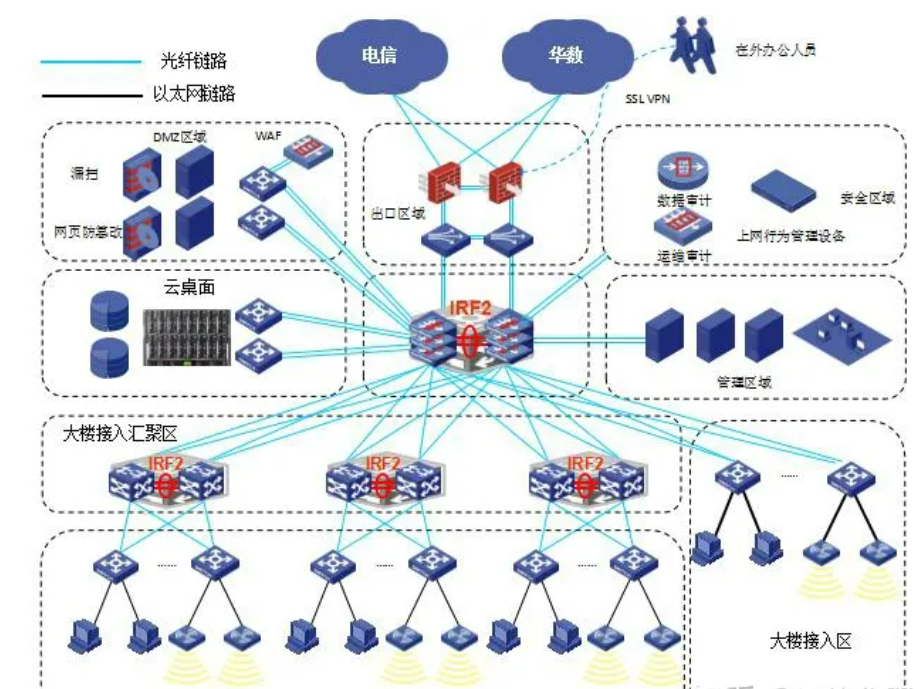

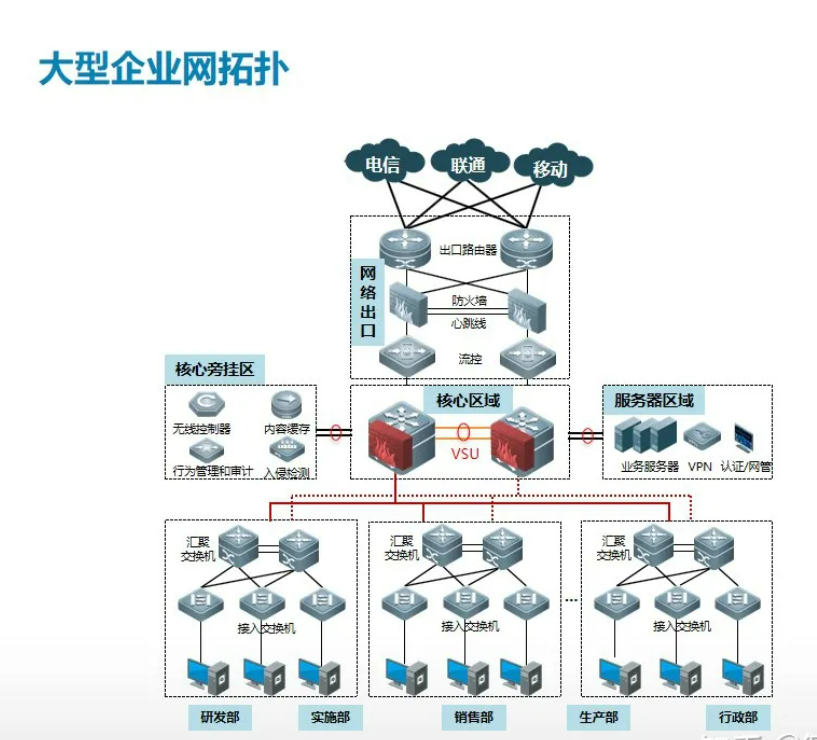

4、計算機網絡

計算機網絡是所有弱電網的基礎，集成業務網、內外網、以及智能化專網。

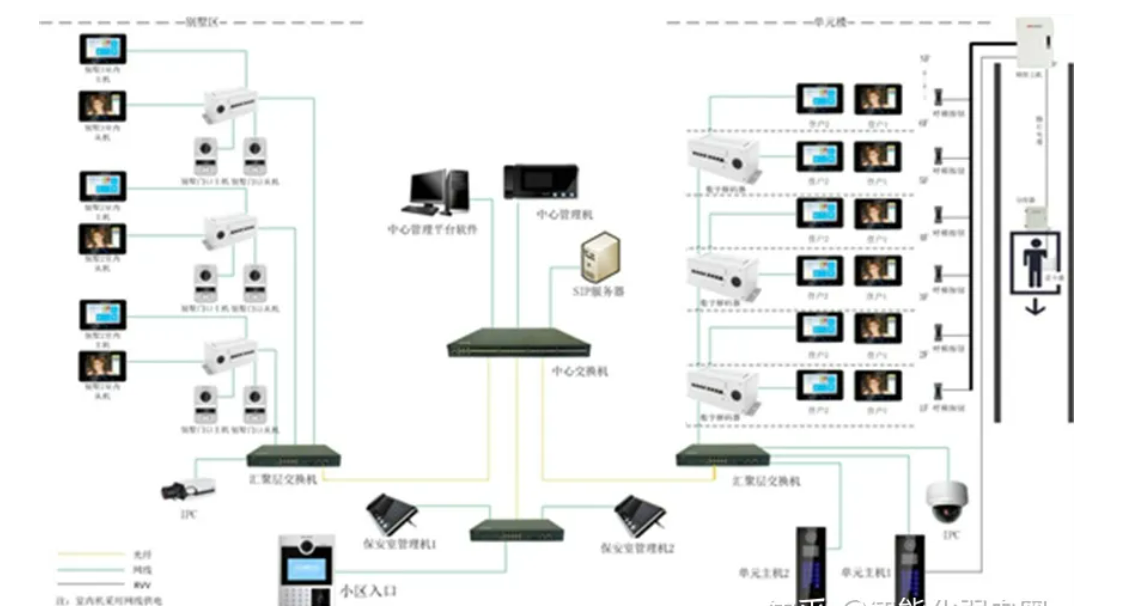

5、樓宇對講

樓宇對講系統在小區中，應用較多，主要是由室內機、門口機、圍墻機、傳輸部分以及管理中心3大部分組成。

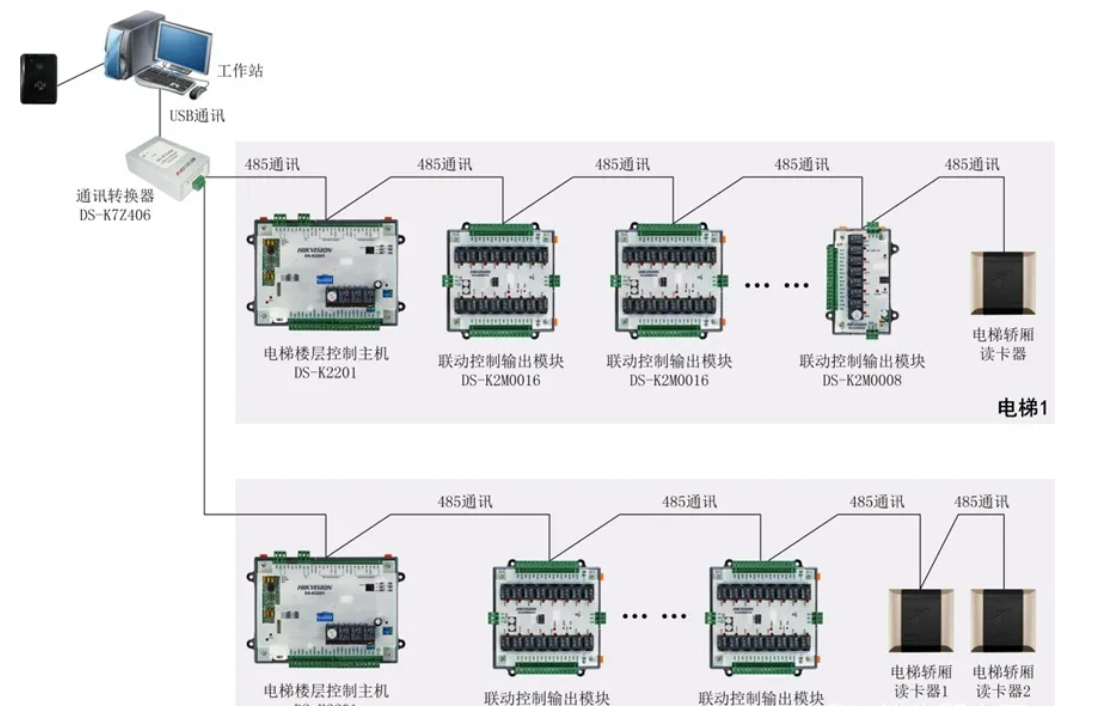

6、電梯層控

電梯層控系統在小區和企業園區應用較多。主要是由感應卡、感應讀卡器、連動控制器、電梯樓層控制主機、管理工作站及系統管理軟件等組成。

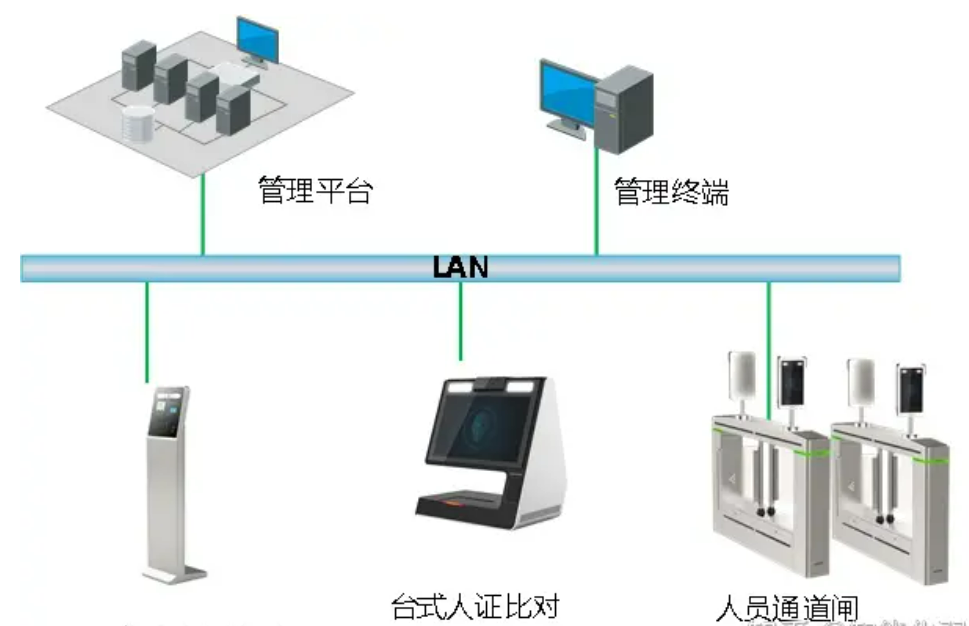

7、訪客子系統

訪客管理系統主要用于訪客的信息登記、操作記錄與權限管理。訪客來訪，需要對訪客信息做登記處理。

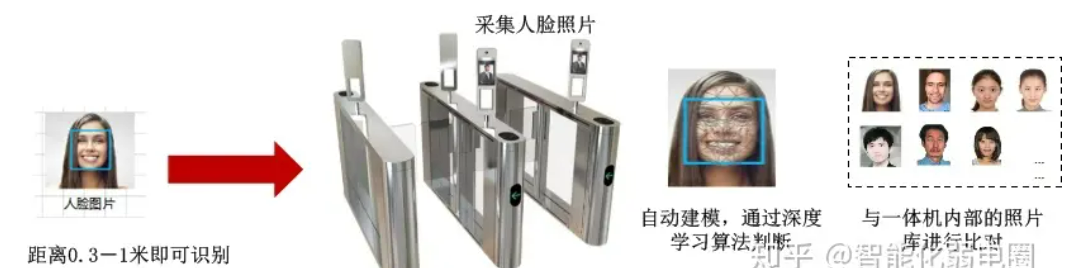

8、人員出入口

人臉閘機系統部署在小區或者是園區的第一道防線，結合人臉識別技術，提前輸入小區或者園區的人員人臉名單，有權限人員可以自由進出。

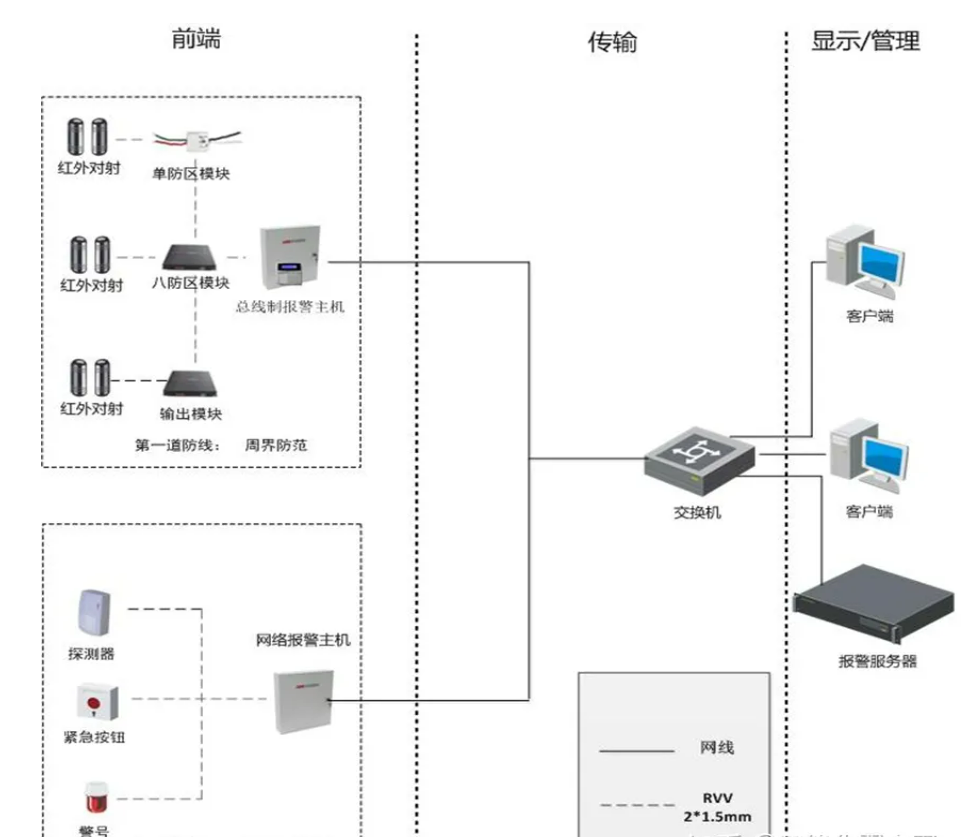

9、入侵報警

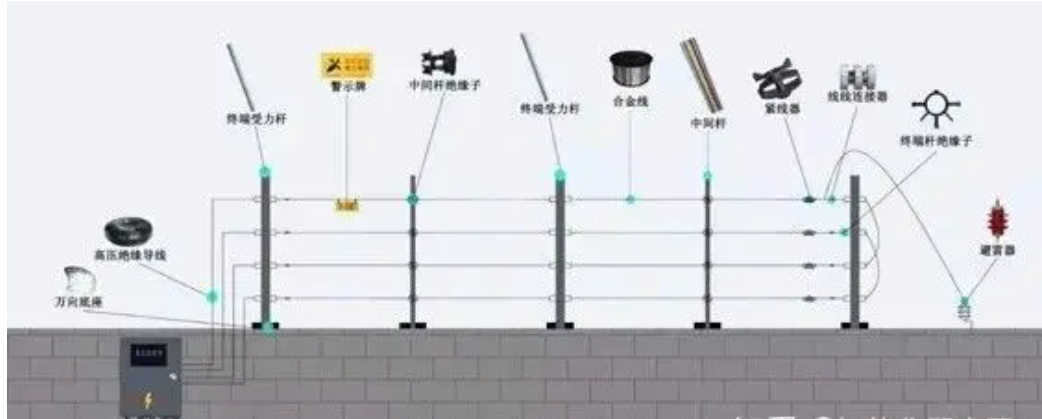

入侵報警主要是由前端紅外對射、防區模塊、報警主機以及傳輸和管理平臺組成，一般部署在園區或小區周界。現在周界安防系統主要有入侵報警、電子圍欄、智能警戒攝像頭3種方式。

10、停車場管理

停車場管理主要分為車輛出入口管理和地下車庫引導和反向尋車系統。

11、指揮中心

指揮中心主要包括指揮中心信息網，IT基礎設施以及指揮調度會商系統3部分內容。

12、機房工程

機房工程是智能化弱電最為復雜的系統，包括裝飾裝修、配電、防雷接地、空調、環境監控等內容。

13、重要場景系統拓撲

掌握了上面常用的12個弱電子系統的拓撲之后，還可以學習一些重要場景的系統拓撲圖，比如小區、園區、工廠、酒店、交通等。

總結

弱電新人想要快速入行，可以先從弱電系統拓撲圖入手。會看系統拓撲圖是每個弱電人必備的技能，除了會看，還要會設計弱電系統拓撲！
