北京綜合布線有幾大系統？凱源恒潤北京監控安裝工程公司細數綜合布線七大系統的作用與功能！

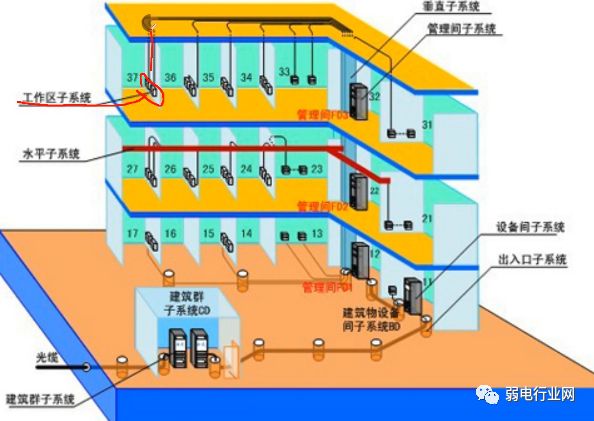

網絡綜合布線七大子系統包括:

可以說這七大系統環環相扣，每個系統的功能是不可缺少的，我們一起來看下。

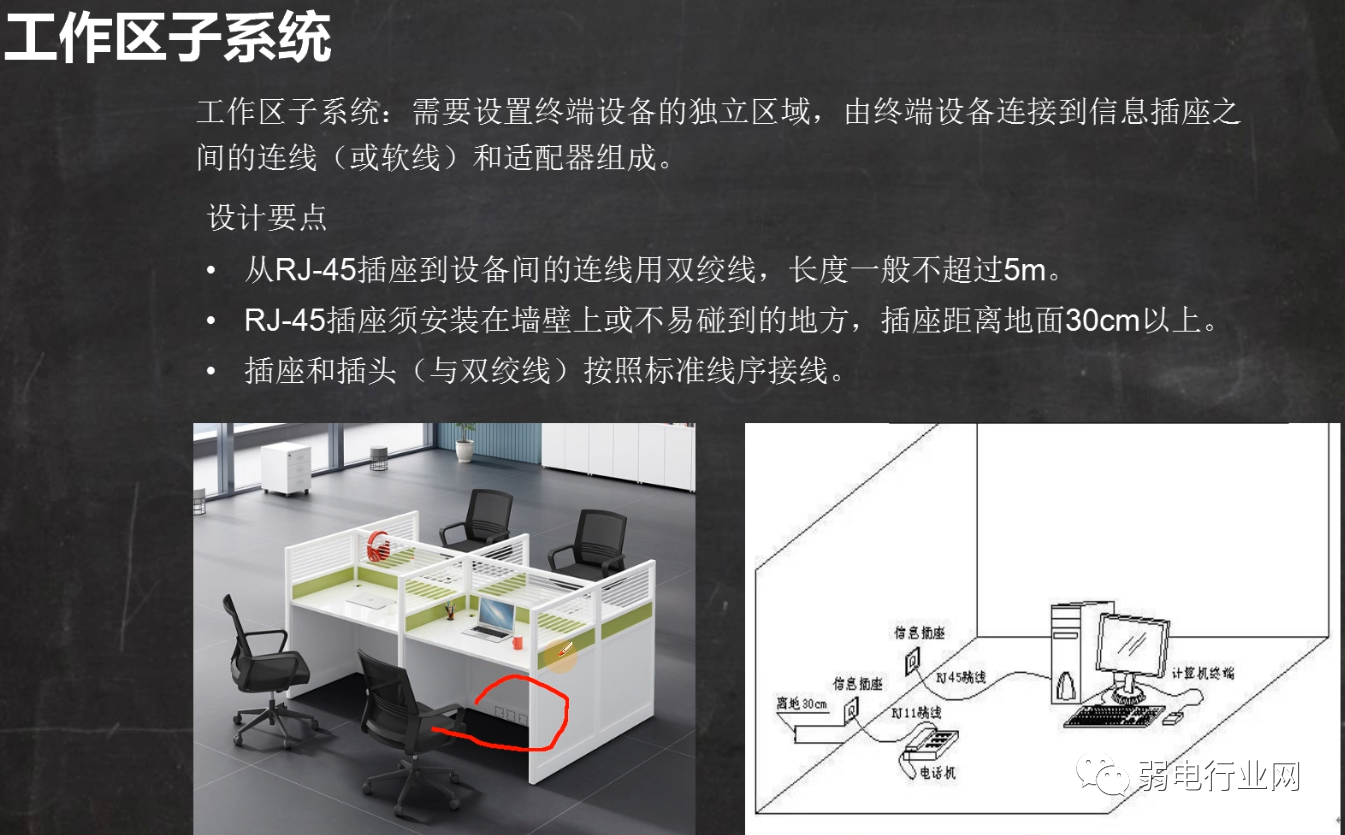

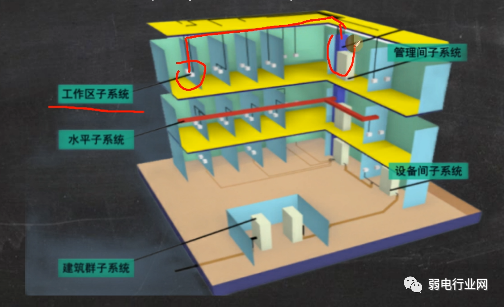

工作區子系統又稱為服務區子系統。由跳線和信息插座等終端設備組成， 主要產品有信息面板、信息模塊、終端跳線、家居布線信息箱，它就是一個前端供用戶辦公使用的。

在設施時，主要注意以下幾點：

1.從RJ45插座到終端設備間的連接宜用雙絞線，不要超過五米。

2.RJ45插座首先考慮安裝在墻壁上不易被觸摸到的地方。

3.RJ45插座與電源插座等應保持20cm以上的距離。

4.對于墻面型信息插座和電源插座，其底面離地面-應為30cm。

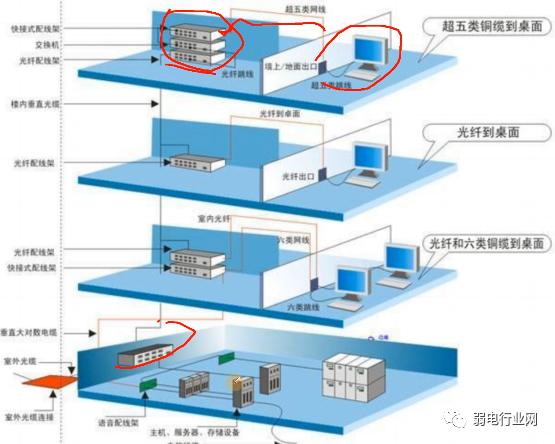

水平子系統指從樓層配線間至工作區用戶信息插座，主要產品為水平的網線，光纖到戶的系統中還包括水平的光纜。每個信息點均需連接到管理子系統，可以理解為水平信息點位，如下圖：

在設施時主要注意以下幾點：

1.確定布線方法和線纜的走向。

2.雙絞線的長度不應該超過90m。

3.避免水平線長距離與供電線路平行走線，應兩者間至少相隔距離，非屏蔽線纜一般為30cm，屏蔽線纜一般為7cm。

4.線纜必須走線槽或在天花板吊頂內布線。

5.如在特定環境中布線要對傳輸介質進行保護，使用金屬管道等。

6.確定管理間到最近和最遠終端之間的距離。

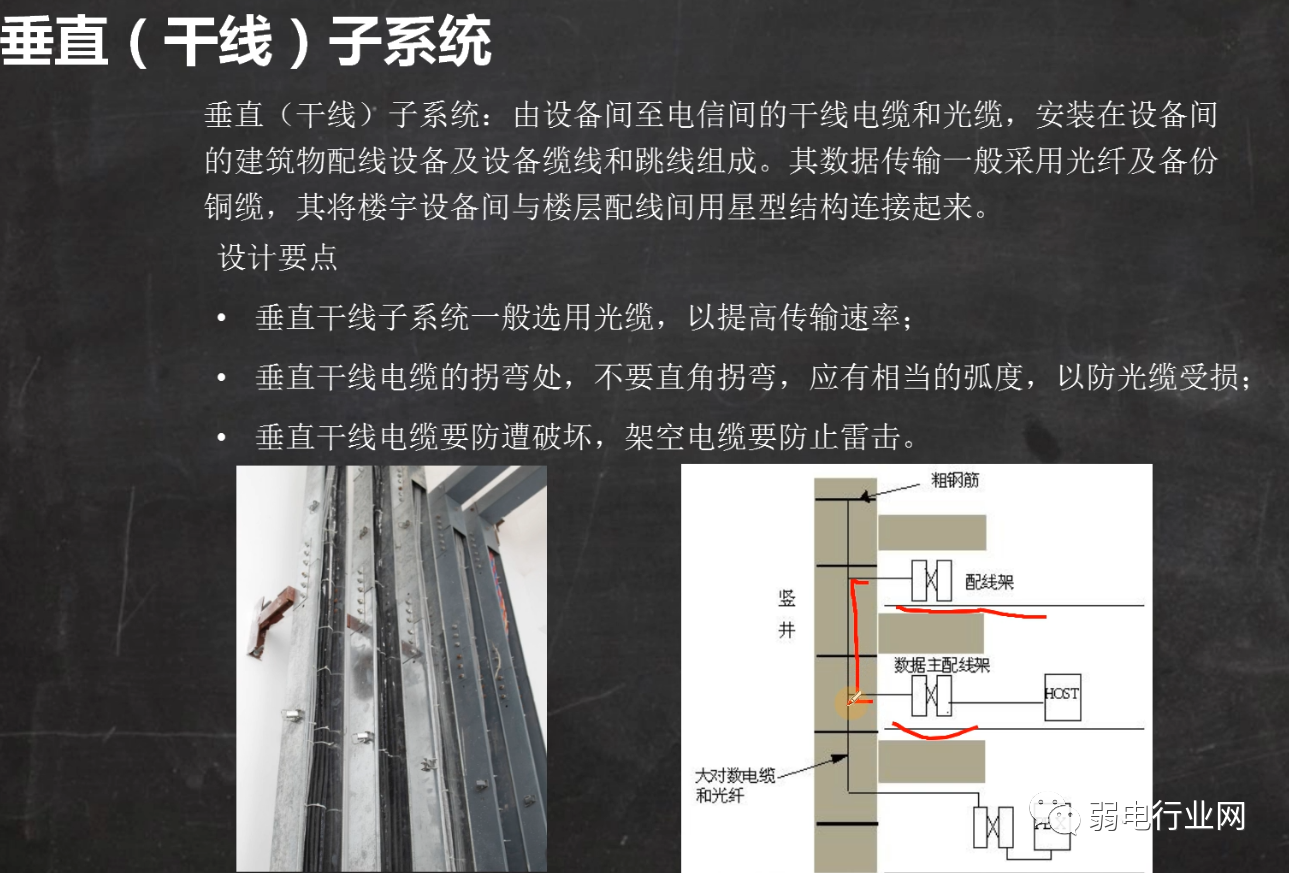

干線子系統由連接主設備間至各樓層配線間之間的線纜構成。其功能主要是把各分層配線架與主配線架相連。用主干電纜提供樓層之間通信的通道，使整個布線系統組成一個有機的整體。主要產品為亞太光纜、大對數、話纜。

在設施時主要注意以下幾點：

1.垂直子系統選用光纜。

2.垂直子系統因為拓撲型結構。

3.垂直子系統干線光纜的拐角處不要用直角拐角，干線電纜和光纜的交接不應超過兩次，從樓層配線到建筑群配線架間只應有一個配線架。

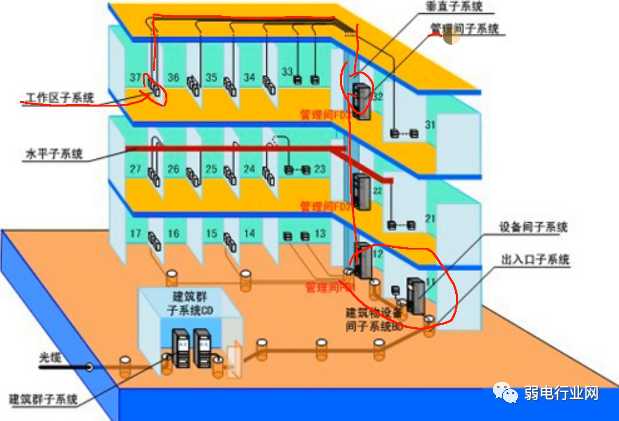

管理間子系統也稱配線間，電線間。主要安裝配線架，樓層機柜，交換機連接垂直子系統和水平干線子系統的設備，實際項目中，他一般是樓間弱電井，它相當于一個中間站，為后端管理與前端用戶提供一個連接點。

在設施時主要注意以下幾點：

1.當樓層信息點很多時，可以設置多個管理間。

2.配線架的對數由所管理的信息點數決定。

3.進出線路跳線應采用色表或者標簽等進行標識。

4.配線架一般由光配線盒和銅纜配線架組成。

5.有交換機，路由器的地方要配有專用的ups（UPS]即不間斷電源(Uninterruptible Power Supply)，是一種含有儲能裝置的不間斷電源。主要用于給部分對電源穩定性要求較高的設備，提供不間斷的電源。）。

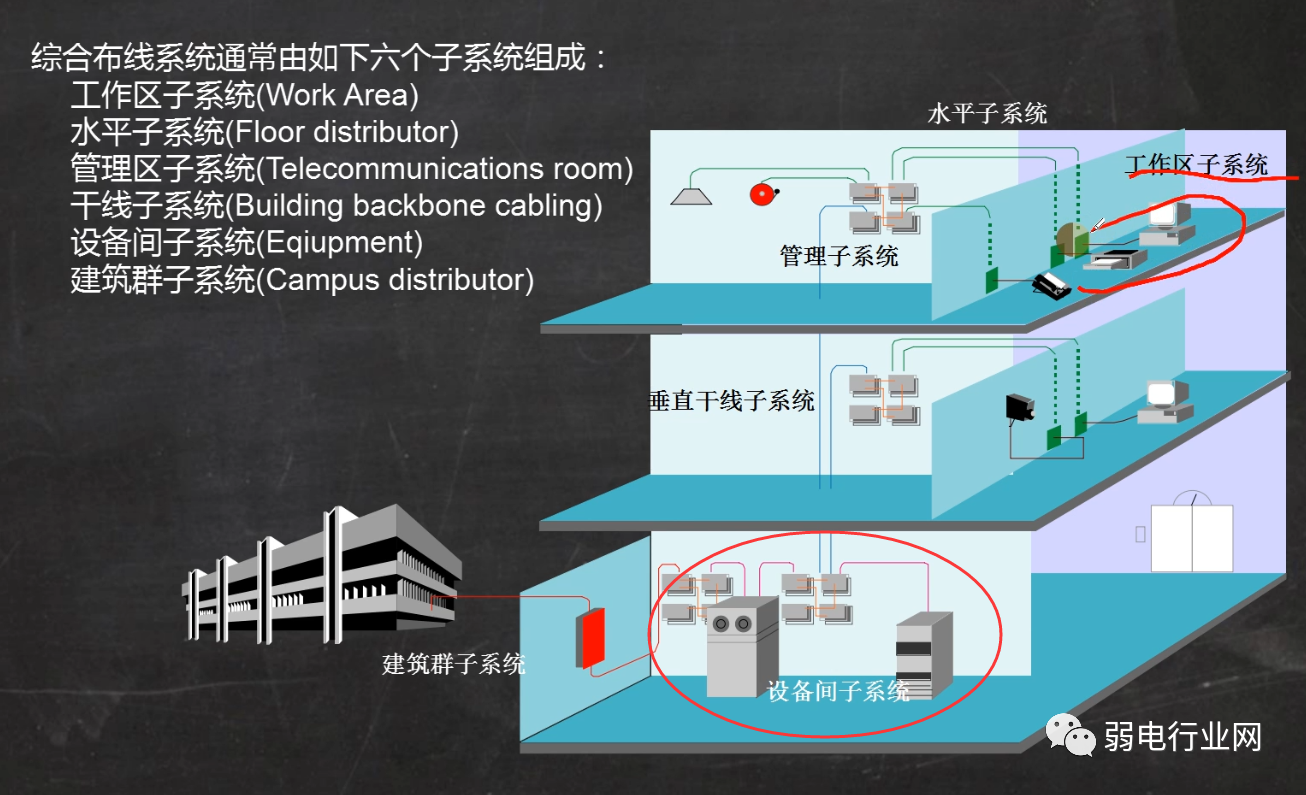

設備間子系統又稱為網絡中間機房。由電纜和相關支撐硬件組成，在建筑物適當地點實現網絡管理和信息交換。主要設備有計算機網絡設備，服務器，防火墻，路由器，程控交換機，樓宇交換設備主機等。

進線間是建筑物外部通信和信息管線的入口，連接設備間子系統與建筑群子系統。進線間一般通過地埋管線進入建筑物內部，宜在土建筑階段設施。

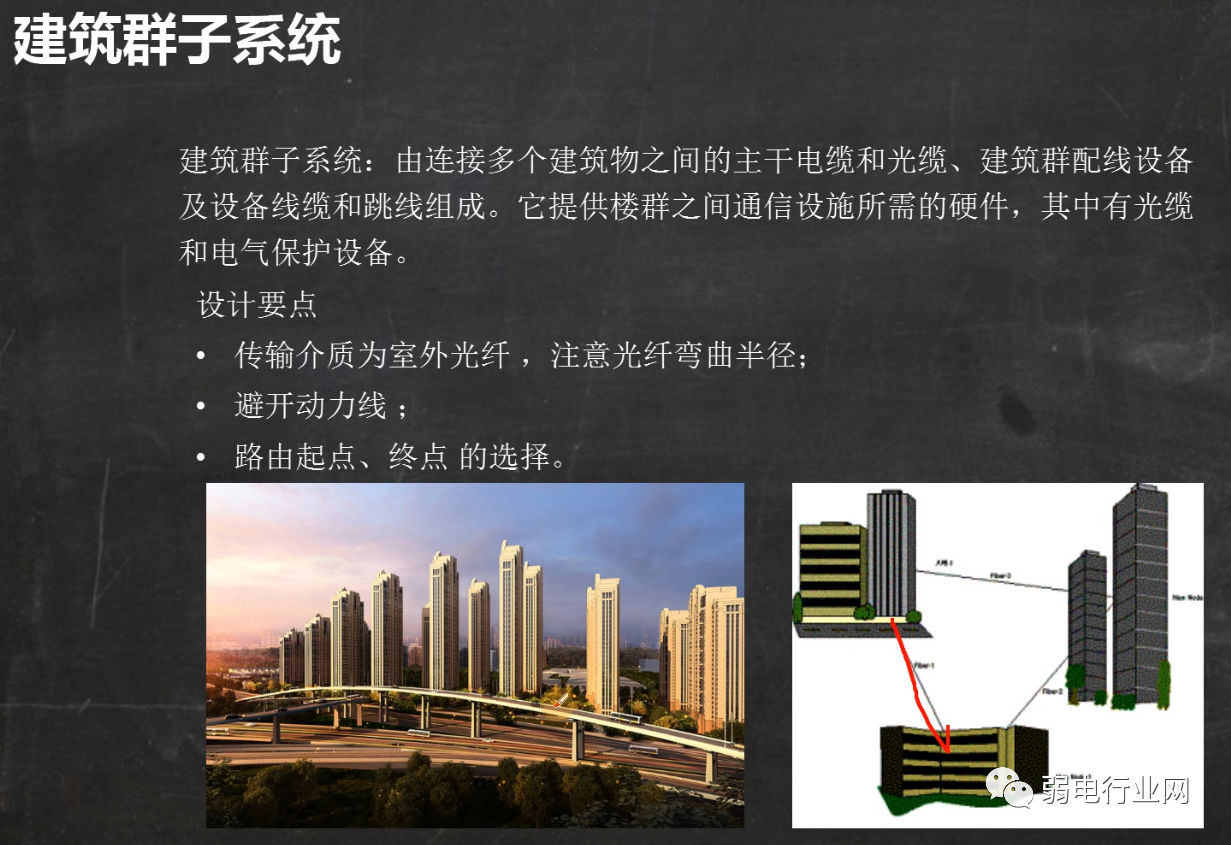

當學校、部隊、政府機關、小區等建筑群之間有語音、數據、圖象等相聯的需要時，由二個及以上建筑物的數據、電話、視頻系統電纜組成建筑群子系統。主要產品為室外光纜、室外大對數、話纜。實現樓宇樓之間的連接。

這七個子系統組成了綜合布線的接線、通信、管理、樓棟之間等通信。
