北京門禁系統工程安裝施工過程中有哪些注意事項?凱源恒潤北京監控安裝工程公司教你如何安裝調試門禁!

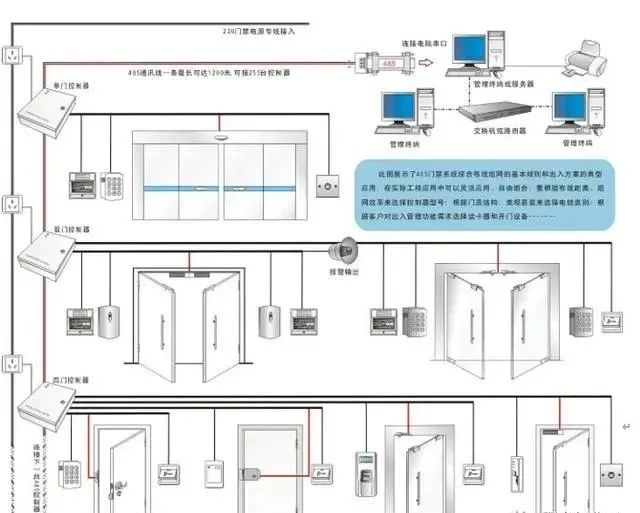

一個最簡單不聯網門禁系統的配置包括:一臺門禁一體機,一個12V電源,一個出門按扭,一把電鎖一個最簡單的聯網門禁系統的配置包括:一臺門禁控制器,一個 12V電源,一個出門按扭,一把電鎖一個讀卡器,一個485通訊轉換器。(如下圖)

1.安裝控制器主機,接通電源,短接出門按鈕,觀察繼電器動作和繼電器開鎖指示燈狀態變化。2.接通485通訊,安裝軟件,在軟件里面添加控制器,注意填寫正確的序列號。4. 觀察是否正常通訊,通訊后用軟件開關門,是否成功。6.增加用戶、發卡、授權操作,下載卡到控制器,刷卡觀察記錄是否正常。7.安裝鎖接上鎖的連接線,再刷卡后觀察記錄和鎖是否正常。讀卡器到控制器的線:建議用8芯屏蔽多股雙絞網線(其中三芯備用,如果不需要讀卡器聲光反饋合 法卡可不接LED 線),數據線Data1Data0 互為雙絞。最長不可以超過100 米。屏蔽線接控制器的GND。按鈕到控制器的線:建議采用兩芯線,線徑在0.3平方毫米以上。電鎖到控制器的線:建議使用兩芯電源線,線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線或者多股并聯,或者通過電源的微調按鈕,調高輸出電壓到14V左右。最長不要超過100米, 一般控制在60米以內。門磁到控制器的線:建議選擇兩芯線,線徑在0.3平方毫米以上,如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能,門磁線可不接。控制器到控制器之間:以及控制器到轉換器的線,建議使用8芯屏蔽雙絞網線。線徑在0.3平方毫 米以上,485+和485-一定要互為雙絞,其中6芯備用,屏蔽線可不接,如果通訊不暢通,可以考慮用屏蔽線將所有控制器的GND 進行連接,或者在485總線的最后一臺控制器的485+和485-之間并聯120歐姆的終端電阻來改善通訊質量。485總線長度,理論上是可以達到1200米,建議根據控制器數量或者通訊環境的復雜性,不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。

所有走線都必須套管,PVC管和鍍鋅管都可以,避免老鼠咬斷線路引起故障。雖然控制器具備了良好的防靜電、防雷擊、防漏電設計,請務必保證控制器機箱和交流電地線連接完善,且交流電地線真實接地。建議您不要經常帶電拔插接線端子,請務必拔下接線端子,再進行相應的焊接工作。請勿擅自拆卸或者更換控制器的芯片,非專業的操作會導致控制器損毀。不要將控制器和其他大電流設備接在同一供電插座上。讀卡器、按鈕的安裝高度是距地面1.45米,可以根據客戶的使用習慣,適當增加或者降低。控制器建議安裝在弱電井、天花板口等便于維護的地點。接線端子注意規范接線,不要裸露金屬部分過長,以免引起短路和通訊故障。
